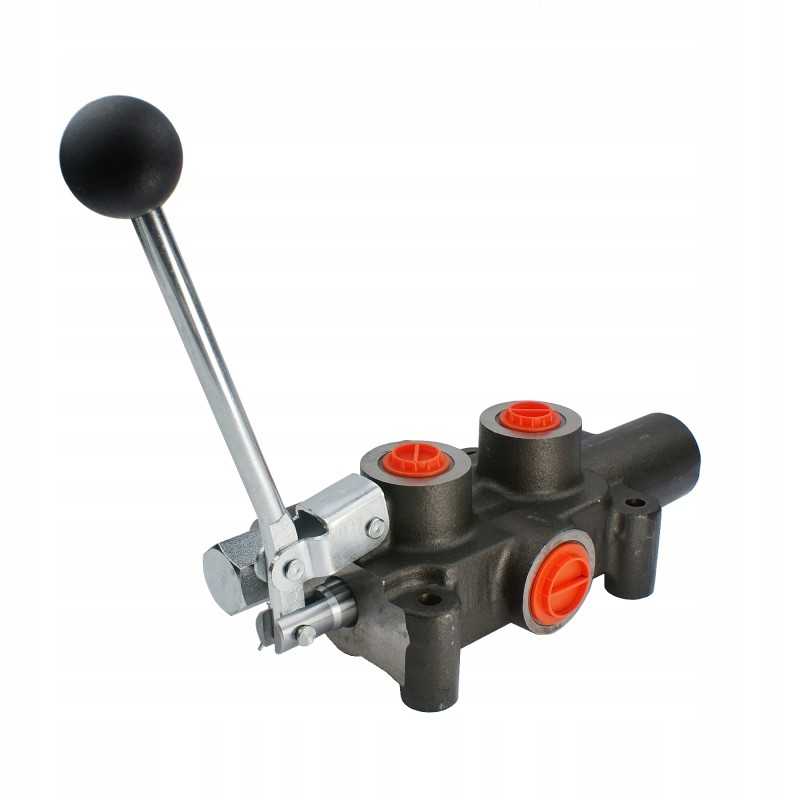

Originalus hidraulinis skirstytuvas 80l skaldymo mašinai

Kodas 15013136671422

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P81 SU AKSELERATORIU, ORIGINALUS SKILTIMUI Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: P81 RS G12, simbolis: 1.10.10.017

Sukurta specialiai medienos skaldytojams. Slankiklis įjungiamas viena kryptimi spyruokle, o kita kryptimi - fiksuojamu fiksatoriumi. Skaldymo metu, saugumo sumetimais, skirstytuvas turi laikyti svirtį, o stūmoklio kotas grįžta ant skląsčio, kuris, kai pavara yra visiškai įtraukta, savaime atsisuka ir grįžta į pradinę padėtį.

Šis sprendimas leidžia pakeisti kelmą ir išvalyti jo korpusus stūmoklio grįžtamojo judėjimo metu. Be to, stūmoklio kotui sugrįžus, skląstis spyruokliuoja pats ir atleidžia siurblį, todėl hidraulinė sistema neįkaista. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir patenka į grįžtamąjį kanalą į baką.

Įranga:

Skirstytuve papildomai yra akceleratorius, kuris padidina jo greitį. stūmoklio koto pratęsimas. Valdymas tarp pagreitinto režimo ir maitinimo režimo atliekamas rankiniu būdu. Rekomenduojama nustatyti pagreitintą režimą, kai stūmoklio kotas išsitiesia ir yra pakeliui į kamieną, o pasiekus kamieną, rekomenduojama pereiti į galios režimą, tada stūmoklio kotas sulėtėja, bet įgyja slėgį, reikalingą skilimui bagažinė.

Skirstytuvas su akceleratoriumi yra idealus sprendimas, kai sistemoje yra per mažos galios elektrinis arba vidaus degimo variklis ir norint palaikyti aukštą slėgį sistemoje, reikalingą tinkamam sistemos veikimui. skirstytuvą, esame priversti montuoti mažos alyvos talpos siurblį.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: dvigubo veikimo pavara.

Valdymas: keturių padėčių svirtis (1 - 0 - 2 - 3):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavara stūmoklio strypas stovi – alyva teka į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į galą) pavaros stūmoklio kotas atsitraukia.

2 darbinė padėtis (svirtis nustatyta į galą) įstrižainė į priekį) pavaros stūmoklio strypas išsikiša standartiniu režimu (galios režimu).

3 darbo padėtis (svirtis nustatyta į įstrižą kiek įmanoma į priekį), pavaros stūmoklio kotas išsitiesia pagreitintu režimu.< p>

Dešinėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P): BSP 3 /4'' vidinis sriegis

Grįžimas į baką (T): BSP 3/4'' vidinis sriegis

Sekcijos (A, B) ): BSP 1/2'' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį, galimas savaiminis reguliavimas, pilnas apsisukimo keitimas o 30 Bar.

Ventuvas, atleidžiantis svirtį iš darbinės padėties į neutralią padėtį, nustatytas ties 70 barų, gali būti nepriklausomai reguliuojamas 70–140 barų diapazone.

Rekomenduojami alyvos tipai AGRICOLA:

< p/>Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:< p>

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013136671422

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.017
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.10.10.017
