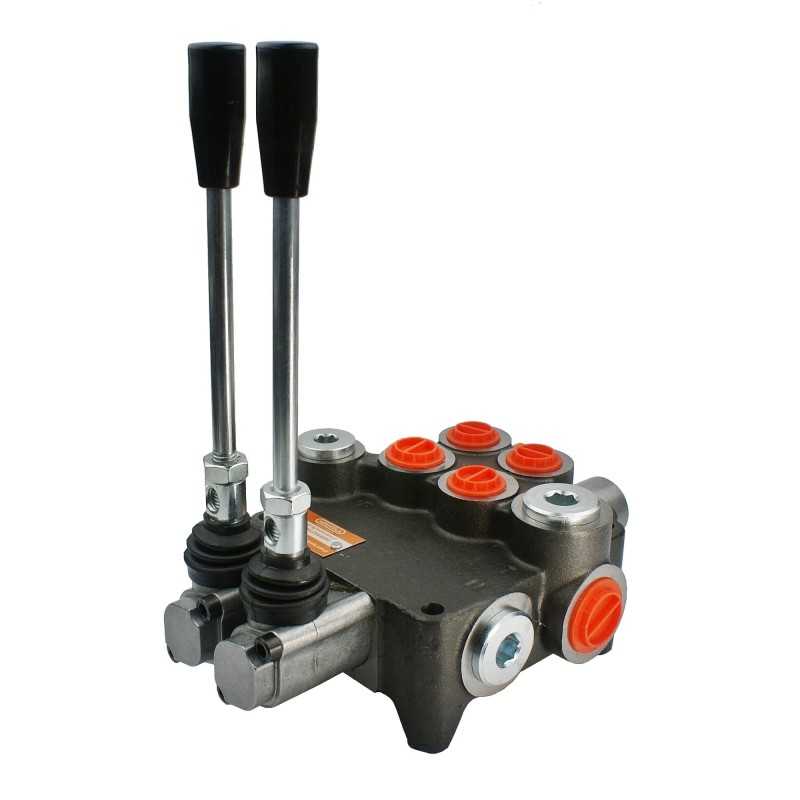

Hidraulinis skirstytuvas 2 sek 80l su fiksatoriumi

Kodas 15010655203771

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80 SU VIENA SEKCIJA SU SKRYDŽIUGamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, simbolis: 1.10.10.021, gamintojo simboliai:

Su pavaros skląsčiu 02P80 A1A8 GKZ1

< p/>Su 02P80 A1D8 GKZ1 variklio fiksatoriumi

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos hidraulinėse sistemose ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Dėl fiksavimo svirties skirstytuvas puikiai tinka valdyti hidraulinį variklį. Galite užvesti variklį ir nutolti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdžiai: hidraulinis variklis abiem kryptimis ir dvigubo veikimo cilindras.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į neutralią padėtį.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) ), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio kotas išsikiša.

Darbo 2 padėtyje (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Antroji trijų padėčių svirtis (1 - 0 - 2) su skląsčiu, t. y. ji išlaiko padėtį darbinė padėtis.

0 padėtis neutrali (svirtis nustatyta vertikaliai), variklis arba pavara stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) padėtis) variklis sukasi į kairę arba išsikiša pavaros stūmoklio strypas.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) variklis sukasi į dešinę arba pavaros stūmoklio kotas įsitraukia.

Dešinėje pusėje skirstytuvų hidraulinės schemos su skląsčiu, iš kairės: pavarai valdyti ir varikliui valdyti:

Prijungimas:

< p/>Tiekimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos ( A1, A2, B1, B2): BSP 1/2 colio vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai padidėjus srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.< p >

210 barų esant 80 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgis prieš paleidžiant.< p>

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15010655203771

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/10/021
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: 1/10/10/021
