Tik internetu

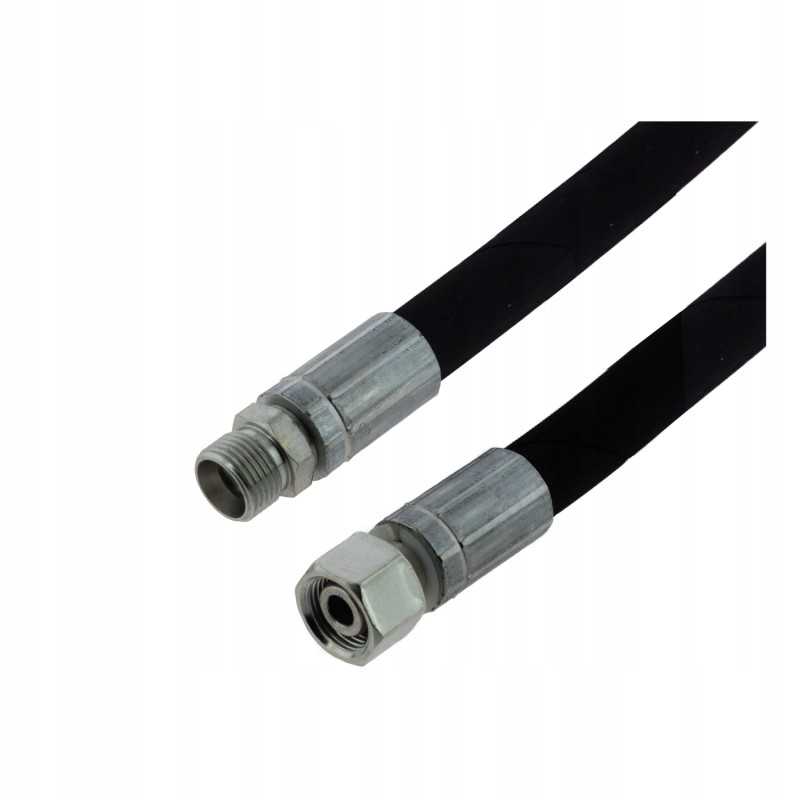

Hidraulinės žarnos kabelis AB DN10 M18 D 400 330bar

Kodas 15013797396575

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinė žarna AB 10/2 M18x1,5, 2 pynimo (2SN), 330 barų, L-400 mm, vienas galas su vidiniu sriegiu (veržle), o kitas su išoriniu sriegiu GW/GZEF Lanksčios hidraulinės žarnos prie pat standžių besiūlių vamzdžiai naudojami kiekvienoje galios hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Pagal North-Fighter hidraulinę žarną pagaminta žarna atitinka EN 853 2SN standartus siūlydami patrauklią kainą. Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 330 barų.

Žarnos specifikacijos:

vidinis skersmuo: 10 mm, 3/8', brūkšnys: -06

< p/>išorinis skersmuo: 18 mm

vidinis sluoksnis: sintetinė guma

sustiprinimas: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 330 barų

trūkimo slėgis: 1320 barų

lenkimo spindulys: 130 mm

temperatūros diapazonas: -40°C +100° C

standartas: EN 853 2SN

Kabelis iš abiejų pusių suspaustas DKOL tiesiais metriniais gnybtais, vienas su vidiniu sriegiu M18x1,5 12L (veržlė), kitas su išoriniu sriegiu. M18x1.5 12L< p>

Kabelio specifikacija:

ilgis L – 400 mm

1 galas: DKOL M18x1.5 12L

2 galas : CEL M18x1.5 12L

Kituose aukcionuose galimi šių ilgių kabeliai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1050, 1450 ,2000 0, 40 000, 45 000 ir 500 00 mm.

Galime pagaminti bet kokio reikiamo dydžio žarną!

Visos mūsų hidraulinės žarnos išvalomos atitinkamame gamybos etape, todėl vartotojas gali būti tikras, kad gaus montuoti paruoštą gaminį ir ilgai -termino veikimas! Kad galėtumėte nustatyti tam tikro žarnos matmens srauto vertę, turite naudoti atitinkamą lentelę (žr. priešingą).

Duomenys parenkami atsižvelgiant į vamzdžio tipą:

< p/>slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

< p/>Norint nustatyti tinkamo skersmens hidraulinės žarnos dydį, reikia liniuotės, kurios vienas galas uždedamas į srauto vertę (kairioji liniuotė), kita į srauto greičio vertę (dešinė liniuotė), priklausomai nuo žarnos naudojimo vietos.

Linijų srauto greičiai turi verčių diapazonus, kurie priklauso nuo atskiros sistemos charakteristikos.

Norėdami nustatyti geriausius parametrus, turite pasirinkti vidutinę vertę iš nurodyto diapazono, suapvalinant vamzdžio matmenis iki viso dydžio virš indikacijos.

Projektuodami ir renkantis kabelius tam tikrai sistemai, taip pat reikia atkreipti dėmesį į:

galų pasukimo kampą, tai taikoma šių tipų kabeliams: alkūnė:alkūnė, kilpa:kilpa, alkūnės kilpa

pasirinkti tinkamą antgalio tipą, atsižvelgiant į žarnos vietą ir darbinę padėtį

žarnos lenkimo spindulio parinkimas

kad nesuktumėte žarna montavimo metu, o tai gali sukelti priešlaikinį jos nusidėvėjimą

tinkama žarnos apsauga nuo priešlaikinio nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013797396575

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: AB10/2-400

Specifinė nuoroda

MPN: AB10/2-400
