Hydro 1s 80l a1 skirstytuvas badestnost linijoms

Kodas 15012762326776

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

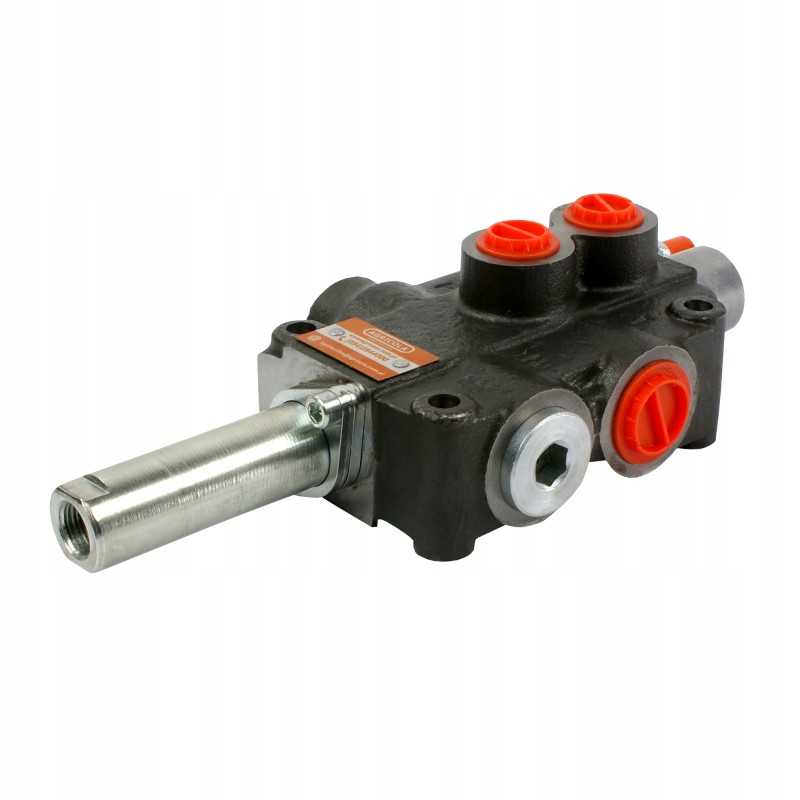

VIENOS SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS KABELIAIS IR JUOSTIKUGamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 01P80 A1 GV1, simbolis: 1.10.31.010

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar būtinybės palaikyti švarą, skirstytuvą reikia įrengti ne salone. Kabinoje lieka tik valdymo blokas, kuris laidu prijungtas prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių slankiklis ( 1 - 0) - 2), ant spyruoklės, t. y. ji grįžta į neutralią padėtį, kai laidas yra laisvas. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojame valdyti specialią svirtį (1 - 0 - 2) su korpusu, skirtą kabeliui prijungti:

Padėtis 0 neutrali (svirtis vertikaliai), pavaros stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis įstrižai į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 3/4 '' vidinis sriegis

< p/>Sekcijos (A, B): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

< p/>Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 baras esant 60 l/min.

210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Tai rekomenduojama prieš pradedant patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Skirstytuvas su svirtimi valdiklis įdėtas į pakuotę, komplektas laido prisukimui siunčiamas laisvai toje pačioje pakuotėje.

Norint pritaikyti skirstytuvą valdyti laidą, reikia atsukti korpusą su svirtimi ir prisukti kabelis nustatytas jo vietoje. Montavimas labai paprastas ir nereikalauja pažangių įrankių.

Sumontavus kabelių komplektą, korpusas su svirtimi lieka kliento žinioje.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762326776

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/31/010
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: 1/10/31/010
