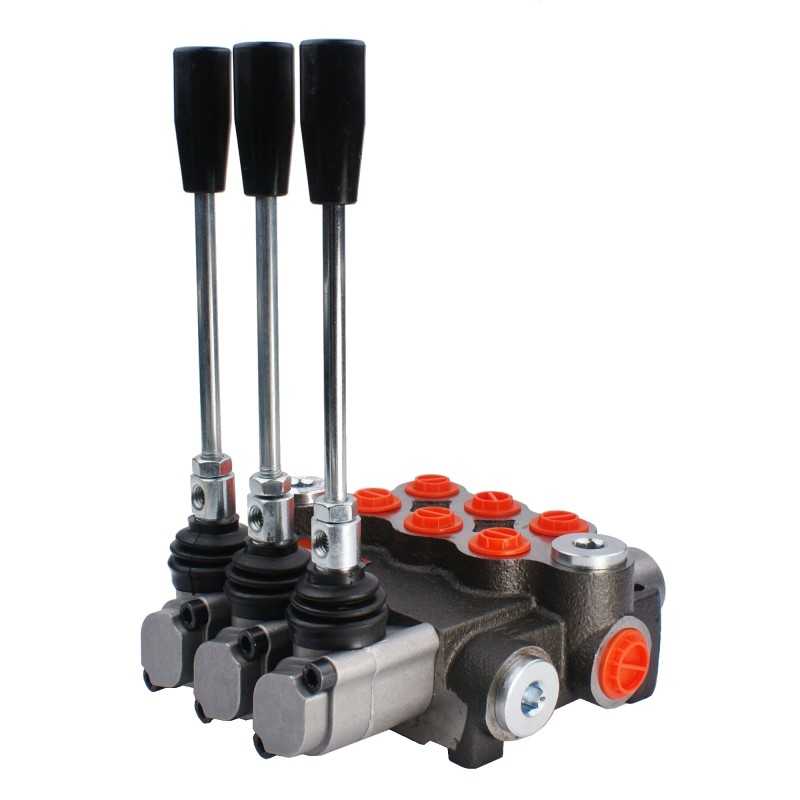

Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi
  • Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi
  • Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi
  • Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi
  • Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi

Hidraulinis skirstytuvas 3 sek 40l su fiksatoriumi

15013119903860
Badestnost
166,27 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA SEKCIJA SU SKRYDŽIUGamyba:

Originalus prekės ženklo „Badestnost“ gaminys, simbolis: 1.10.00.031, gamintojo simboliai:

Su fiksatoriumi pavarai 03P40 A1A1A8 GKZ1

< p/>Su variklio skląsčiu - 03P40 A1A1D8 GKZ1

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškų ūkio hidraulinėse sistemose, statyba ir plačiai suprantama pramonė.

< p/>Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Dėka svirties su fiksatoriumi, skirstytuvas puikiai tinka valdyti hidraulinį variklį. Galite užvesti variklį ir pajudėti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: hidraulinis variklis abiem kryptimis ir du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

< p/ >Pirmoji trijų padėčių svirtis (1 - 0 - 2), su fiksatoriumi, t. y. pati išlaiko padėtį darbinėje padėtyje:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), variklis arba pavara stovi - alyva eina į perpildymą.< p>

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) variklis sukasi į kairę arba išsikiša pavaros stūmoklio strypas.

< p/>2 darbinė padėtis (svirtis nustatyta atgal įstrižai) variklis sukasi į dešinę arba pavaros stūmoklio strypas įsitraukia.

Kitos dvi trijų padėčių svirtys (1 - 0 - 2) , spyruokliniai, t.y. jie patys grįžta į neutralią padėtį:

0 padėtis neutrali (svirtis vertikaliai) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į įstrižą į priekį) pavaros stūmoklio kotas išsitraukia.

2 darbo padėtis (svirtis nustatyta į pasvirusią padėtį atgal), pavaros stūmoklio kotas įsitraukia.

Dešinėje skirstytuvų hidraulinės schemos su skląsčiu, iš kairės: pavarai valdyti ir varikliui valdyti:

Prijungimas:

< p/>Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1 vidinis sriegis /2''

< p/>Sekcijos (A1, A2, A3, B1, B2, B3): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

< p/>Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.< p>

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

< p/> Prieš pradedant, rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau
Badestnost
15013119903860
Nauja

Charakteristikos

Gamintojas
Badestnost
Detalės numeris
A1.10.00.031
Produkto svoris su vienetine pakuote
6 kg

Specifinė nuoroda

MPN
A1.10.00.031
