Hidraulinės žarnos vamzdis BK DN10 M18 35000 330bar

Kodas 15013798323764

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

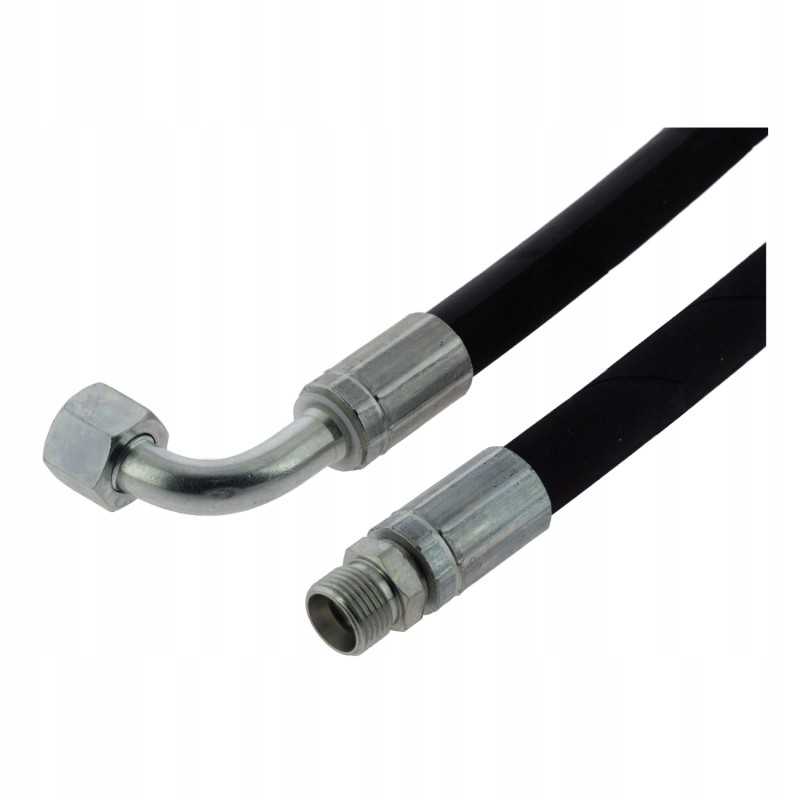

Hidraulinė žarna BK 10/2 M18x1,5, 2 pinti (2SN), 330 barų, L-35000 mm, su vienu 90 alkūniniu galu su vidiniu sriegiu (veržle), o kita su išoriniu sriegiu GW/GZEF Lanksčios hidraulinės žarnos prie pat kieti besiūliai vamzdžiai naudojami kiekvienoje hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Pagal North-Fighter hidraulinę žarną pagaminta žarna atitinka EN 853 2SN standartus siūlydami patrauklią kainą. Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 330 barų.

Žarnos specifikacijos:

vidinis skersmuo: 10 mm, 3/8', brūkšnys: -06

< p/>išorinis skersmuo: 18 mm

vidinis sluoksnis: sintetinė guma

sustiprinimas: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 330 barų

trūkimo slėgis: 1320 barų

lenkimo spindulys: 130 mm

temperatūros diapazonas: -40°C +100° C

standartas: EN 853 2SN

Kabelis iš abiejų pusių suspaustas DKOL tiesiais metriniais gnybtais, vienas su vidiniu sriegiu M18x1,5 12L (veržlė), kitas su išoriniu sriegiu. M18x1.5 12L< p>

Kabelio specifikacija:

ilgis L - 35000 mm (35m)

1 galas: DKOL90 M18x1.5 12L

2 pabaiga: CEL M18x1.5 12L

Kituose aukcionuose galimi šių ilgių kabeliai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000, 10000, 12500, 10000, 12500,0 ,0,12500, 112500 30 000, 35 000, 40 000, 45 000 ir 50 000 mm.

Mes galime pagaminti bet kokio reikiamo dydžio žarną!

Visos mūsų hidraulinės žarnos išvalomos atitinkamu gamybos etapu, todėl vartotojas gali būti tikras, kad gaus prekę paruoštas montavimui ir ilgalaikiam naudojimui! Kad galėtumėte nustatyti tam tikro dydžio žarnos srauto vertę, turite naudoti atitinkamą lentelę (žr. priešingą).

Duomenys parenkami atsižvelgiant į vamzdžio tipą :

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija< p>

Norint nustatyti tinkamą hidraulinės žarnos skersmenį, reikia liniuotės, kurios vienas galas taikoma srauto vertei (kairioji liniuotė), kita – srauto greičio vertei (dešinė liniuotė), priklausomai nuo žarnos naudojimo vietos.

Srauto greičio linijos turi verčių diapazonus, kurie priklauso nuo individualių sistemos charakteristikų.

Norėdami nustatyti geriausius parametrus, turite pasirinkti vidutinę reikšmę iš nurodyto diapazono, suapvalinant linijos dydį iki viso dydžio virš indikacijos.

< p/ >Projektuodami ir parenkant kabelius tam tikrai sistemai, taip pat reikia atkreipti dėmesį į:

galų sukimo kampą, tai taikoma šių tipų kabeliams: alkūnė:alkūnė, kilpa:kilpa , alkūnė-aselė

tinkamo tipo antgalio pasirinkimas, atsižvelgiant į laido vietą ir darbinę padėtį

žarnos lenkimo spindulio pasirinkimas

montavimo metu vengiant žarnos susisukimo, dėl kurio ji gali priešlaikinį nusidėvėjimą

tinkama kabelio apsauga nuo priešlaikinio nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013798323764

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: BK10/2-35000

Specifinė nuoroda

MPN: BK10/2-35000
