Hidraulinės žarnos vamzdis BK DN10 M18 17500 330bar

Kodas 15013798323648

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

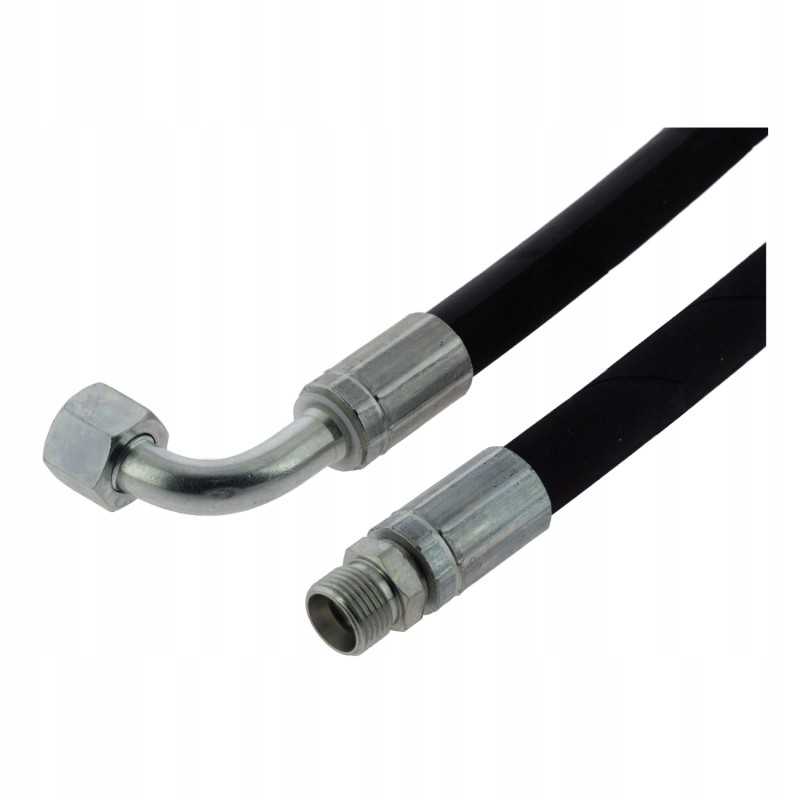

Hidraulinė žarna BK 10/2 M18x1,5, 2 pinti (2SN), 330 barų, L-17500 mm, su vienu 90 alkūniniu galu su vidiniu sriegiu (veržle), o kita su išoriniu sriegiu GW/GZEF Lanksčios hidraulinės žarnos prie pat kieti besiūliai vamzdžiai naudojami kiekvienoje hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Pagal North-Fighter hidraulinę žarną pagaminta žarna atitinka EN 853 2SN standartus siūlydami patrauklią kainą. Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 330 barų.

Žarnos specifikacijos:

vidinis skersmuo: 10 mm, 3/8', brūkšnys: -06

< p/>išorinis skersmuo: 18 mm

vidinis sluoksnis: sintetinė guma

sustiprinimas: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 330 barų

trūkimo slėgis: 1320 barų

lenkimo spindulys: 130 mm

temperatūros diapazonas: -40°C +100° C

standartas: EN 853 2SN

Kabelis iš abiejų pusių suspaustas DKOL tiesiais metriniais gnybtais, vienas su vidiniu sriegiu M18x1,5 12L (veržlė), kitas su išoriniu sriegiu. M18x1,5 12L< p>

Kabelio specifikacijos:

ilgis L - 17500 mm (17,5m)

1 galas: DKOL90 M18x1,5 12L

2 pabaiga : CEL M18x1.5 12L

Kituose aukcionuose galimi laidai, kurių ilgiai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1250, 1250 . 0, 35000, 400 00, 45000 ir 50000 mm.< p>

Galime pagaminti bet kokio reikiamo dydžio žarną!

Visos mūsų hidraulinės žarnos išvalomos atitinkamame gamybos etape, todėl vartotojas gali būti tikras, kad gaus paruoštą gaminį montavimas ir ilgalaikis eksploatavimas! Kad galėtumėte nustatyti tam tikrų žarnos matmenų srauto vertę, naudokite atitinkamą lentelę (žr. priešingą).

Duomenys parenkami atsižvelgiant į žarnos tipą:

slėgio (tiekimo) linija

siurbimo linija arba grįžtamoji linija

Norint nustatyti tinkamą hidraulinės žarnos skersmenį, reikia liniuotės, kurios vienas galas uždedamas ant srauto vertė (kairioji liniuotė), kita - srauto greičio vertė (dešinė liniuotė), priklausomai nuo žarnos naudojimo vietos.

Srauto greičio linijose yra verčių diapazonai, kurie priklauso nuo individualios sistemos charakteristikos.

Norėdami nustatyti geriausius parametrus, turite pasirinkti vidutinę reikšmę iš nurodyto diapazono, suapvalinant linijos dydį iki viso dydžio virš indikacijos.

< p/> Projektuodami ir parenkant kabelius konkrečiai sistemai, taip pat turėtumėte atkreipti dėmesį į:

galų pasukimo kampą, tai taikoma šių tipų kabeliams: alkūnė:alkūnė, kilpa:ašelė, alkūnė-kiltis

tinkamo tipo antgalio pasirinkimas, atsižvelgiant į laido vietą ir darbinę padėtį

žarnos lenkimo spindulio pasirinkimas

kad būtų išvengta žarnos sukimosi montavimo metu , kuris gali sukelti jo ankstesnį susidėvėjimą

tinkama kabelio apsauga nuo ankstyvo nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013798323648

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: BK10/2-17500

Specifinė nuoroda

MPN: BK10/2-17500
