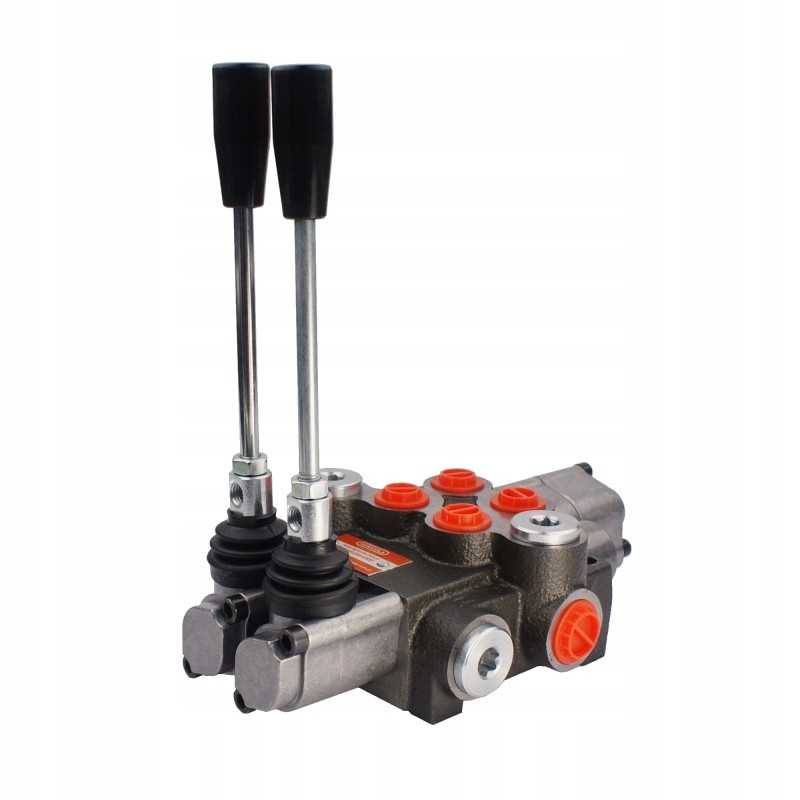

2 sekcijų hidraulinis skirstytuvas, laisvas srautas

Kodas 15010652484391

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA plūduriuojančia SEKCIJA Gamyba:

Badestnost prekės ženklo originalus gaminys, gamintojo simbolis: 02P40 A1K16 GKZ1, simbolis: 1.10.00.023

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai. , ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Pirmoji trijų padėčių svirtis (1 - 0 - 2) , ant spyruoklės, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio kotas atsitraukia.

< p/>Antra keturių padėčių svirtis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis pati grįžta į vertikalią padėtį), padėtis (3) plūduriuojanti ant spyruoklės skląstis (svirtis sustoja plūduriuojančioje padėtyje):9

Padėtis 0 neutrali (svirtis nustatyta vertikaliai ) Pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į įstrižą) atgal) pavaros stūmoklio kotas atsitraukia.

3 plūduriuojanti padėtis su skląsčiu (svirtis nustatyta maksimalioje priekinėje padėtyje) pavaros stūmoklio strypas veikia laisvai, laisvai tęsiasi ir įsitraukia, veikiamas jėgų.

Dešinėje pusėje skirstytuvo hidraulinė schema :

Prijungimas:

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Atgal į baką (T1, T2) : BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1 /2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijos: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30bar.

Alyva AGRICOLA rekomenduojami tipai:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojama alyvos temperatūra diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15010652484391

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1/10/00/023
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: 1/10/00/023
