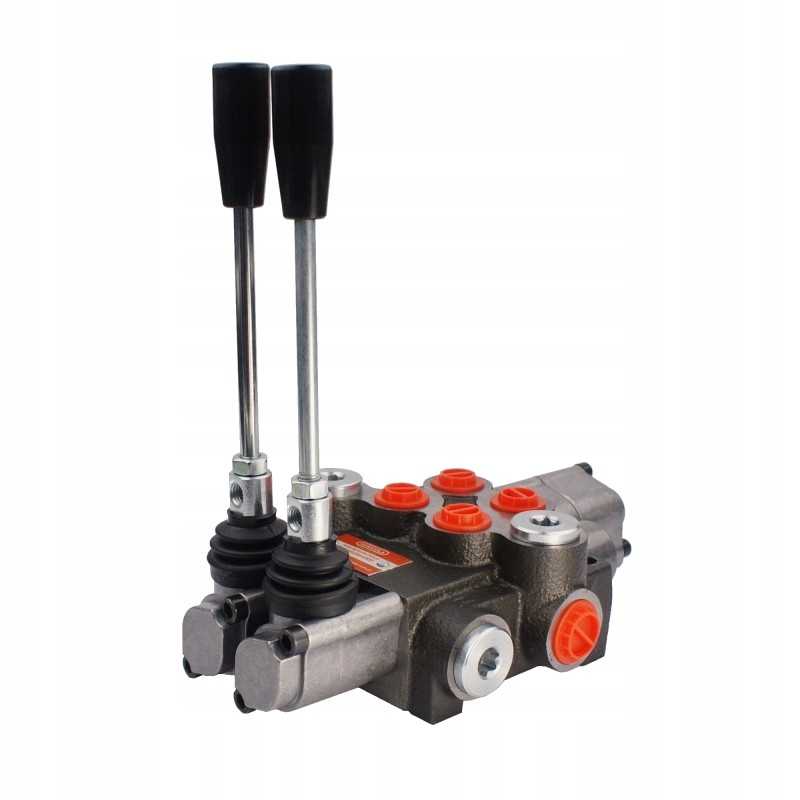

2 sekcijų hidraulinis skirstytuvas, 40l, plūduriuojantis

Kodas 15010483968053

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA plūduriuojančia SEKCIJA Gamyba:

Badestnost prekės ženklo originalus gaminys, gamintojo simbolis: 02P40 A1K16 GKZ1, simbolis: 1.10.00.023

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai. , ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Pirmoji trijų padėčių svirtis (1 - 0 - 2) , ant spyruoklės, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Antra keturių padėčių svirtis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis savaime grįžta į vertikalią), padėtis (3) plūduriuojanti ant skląsčio (svirtis sustoja plūduriuojančioje padėtyje):9

0 padėtis neutralus (svirtis nustatyta vertikaliai) pavaros stūmoklio koto stovai - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

3 plūduriuojanti padėtis su skląsčiu (svirtis nustatyta į maksimalią priekinę padėtį), pavaros stūmoklio strypas veikia laisvai, laisvai išsikiša ir atsitraukia veikiamas jėgų.

dešinėje, skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, B1, B2): vidinis sriegis BSP 3/8''

Serijos jungtis (N): vidinis sriegis BSP 1 /2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslus slėgio matavimas komplektus rasite skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama pasitikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

< p/>

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15010483968053

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/00/023
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: 1/10/00/023
