Tik internetu

Platintojas hydr 4s 40l 3xa1k16 badestnost

Kodas 15012761618443

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA plūduriuojančia SEKCIJA Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 04P40 A1A1A1K16 GKZ1, simbolis: 1.10.00.043

Taikymas

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai. , ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: keturios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Pirmosios trys trijų padėčių svirtys (1 - 0 - 2 ), spyruokliniai , t.y. jie patys grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

< p/>1 darbinė padėtis (svirtis nustatyta įstrižai į priekį ) išsikiša pavaros stūmoklio kotas.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio kotas atsitraukia.

Ketvirtoji keturių padėčių svirtis (1 – 0 – 2 – 3), trys spyruoklės padėtys (1 – 0 – 2) (svirtis pati grįžta į vertikalią padėtį), padėtis (3) slankioji fiksatorius (svirtis sustoja plūduriuojančioje padėtyje):

Padėtis 0 neutrali (svirtis nustatyta vertikaliai ) Pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į įstrižą) atgal) pavaros stūmoklio kotas atsitraukia.

3 plūduriuojanti padėtis su skląsčiu (svirtis nustatyta maksimalioje priekinėje padėtyje) pavaros stūmoklio strypas veikia laisvai, laisvai tęsiasi ir įsitraukia, veikiamas jėgų.

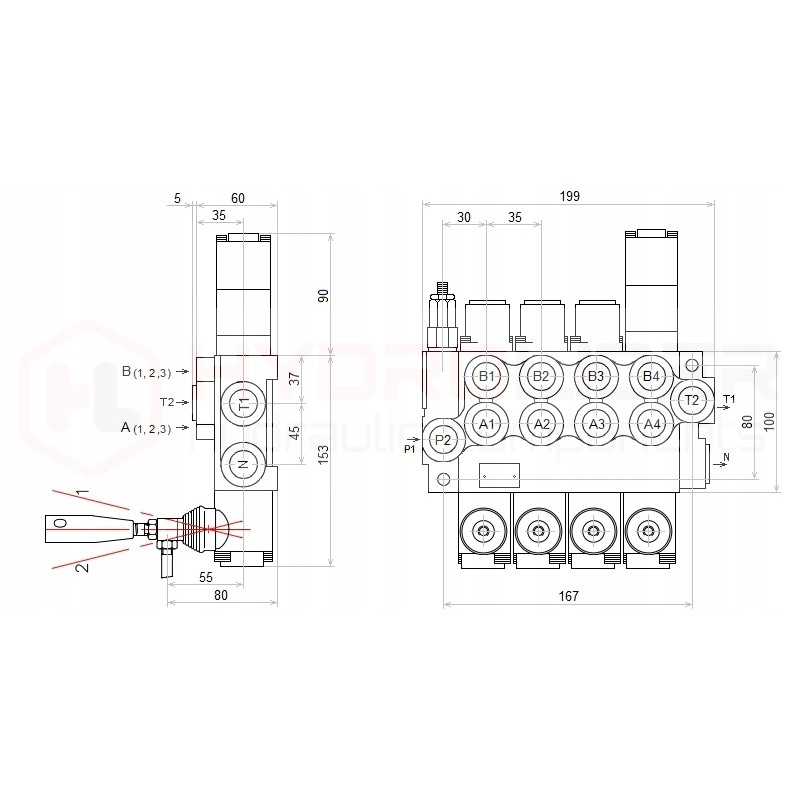

Dešinėje pusėje skirstytuvo hidraulinė schema :

Prijungimas:

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Atgal į baką (T1, T2) : BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

Serijos jungtis (N ): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

< p/> 190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyrių Slėgio matuokliai - matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo pokytis 30Bar.

< p/>Rekomenduoja AGRICOLA alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:< p>

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761618443

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.043

Specifinė nuoroda

MPN: A1.10.00.043
