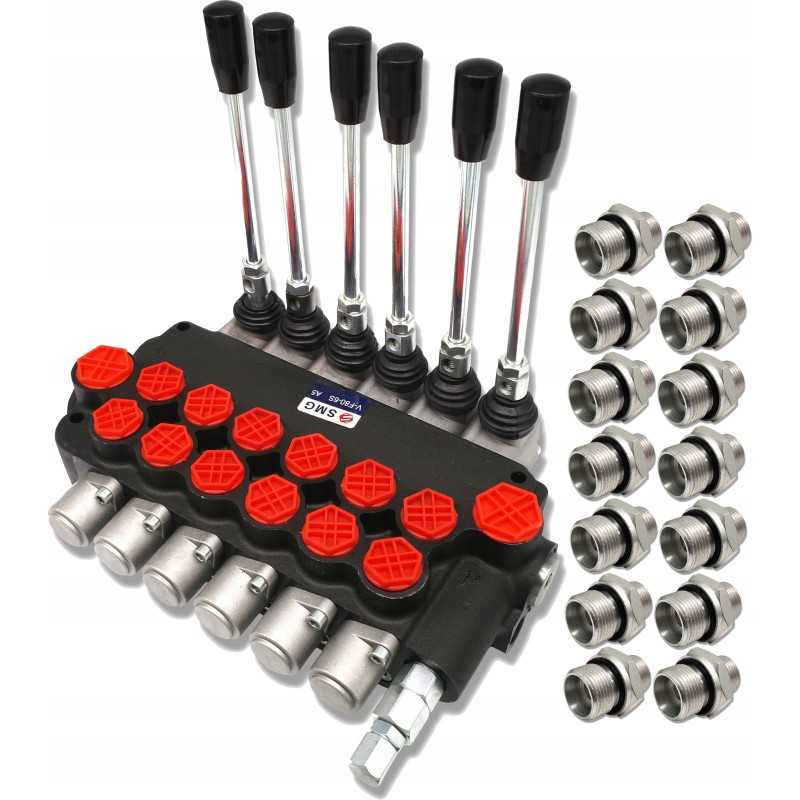

Hidro skirstytuvas, monoblokas, 6 sekcijų, 80l jungtys

Kodas 15012142296204

Prekės ženklas SM-G

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DALYTUVAS 80L SU JUNGTIS (NIPLĖLIAIS) SKRAW-MET KODAS: [8239] Gamintojas: SM-G (SKRAW MET GROUP) Apima: 6 sekcijų hidraulinis kolektorius 80L [2010]

: 1/2' - M22x1,5 [1388]

2x BSP jungtis: 3/4' - M22x1,5 [1392]

Apibūdinamas aukštos kokybės monoblokinis kolektorius dėl kompaktiškos konstrukcijos, stabilaus veikimo ir didelio universalumo.

Leidžia valdyti vieną dvigubo veikimo pavarą arba (prijungus vieną iš prievadų) vienpusio veikimo pavarą.

Tai yra galima nuosekliai jungti prie esamos sistemos (reikalinga slėginė įvorė) .

Taikymas: skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkystėje , miškininkystė ir statyba.

Universalus skirstytuvas, naudojamas įvairių tipų mašinose, tokiose kaip: Kiklopai

Posūkiai

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių svirtis (1 - 0 - 2) ant spyruoklės savaime grįžta į vertikalią padėtį

0 padėtis, neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Prijungimas: Maitinimo šaltinis (P) BSP 3/4''

Grįžimas (T) ) BSP 3/4''

Išvestis į sekcijas BSP 1/2''

BSP jungtis 3/4''

Techninės specifikacijos: Alyvos srautas: 0 - 80 l/min.

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

Maksimalus darbinis slėgis: 300 barų

Hidraulinė alyva mineralinės alyvos pagrindu

Žemiau esančioje nuotraukoje diagrama atitinka vieną skirstytuvo sekciją.

Tiesios hidraulinės jungtys - Speneliai Gamintojas: SM-G (SKRAW MET GROUP)Jie naudojami pagrindiniams hidraulinės sistemos komponentams sujungti su hidraulinėmis linijomis.

Sujungimo pusėje yra ED tarpiklis, kuris visiškai sandarina sistemą.

Kita pusė yra atsakinga už hidraulinio vamzdžio arba alkūnės prijungimą. Sandarinimas įvyksta priveržus jungtis ant savaime užsisandarančio kūgio. Tai užtikrina visišką sistemos sandarumą.

Jungtys skirtos įsukti į korpusą. Jie neturėtų būti naudojami dviem hidraulinėms linijoms sujungti. Šiuo tikslu naudojamos kituose aukcionuose parduodamos jungtys.

Taikymas: Hidraulinės jungtys puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Jos gali būti naudojamos žemės ūkyje, sodininkystėje, miškininkystėje ir konstrukcija.< p>

Jungtys skirtos įsukti į korpusą, be kita ko: siurblio, skirstytuvo, pavaros ir kt.

Techninė nipelių specifikacija: Tiesi hidraulinė jungtis - nipelis M22x1. 5 - G3/4' Bendras ilgis: 38 mm

Nominalus praėjimo skersmuo: 10 mm

G1 sriegis korpuso pusėje: išorinis colis 3/4'

< p/>M2 sriegis kabelio pusėje: išorinė metrinė M22x1,5

Tiesi hidraulinė jungtis - nipelis M22x1,5 - G1/2'Bendras ilgis: 35 mm

Nominalus praėjimo skersmuo : 11,5 mm

G1 sriegis korpuso pusėje: išorinis colis 1/2'

M2 sriegis kabelio pusėje: išorinė metrinė M22x1,5

Kampas suspaudimo kūgių: 24° (tipiškas lenkų standartui)

Vardinis slėgis: 180 barų

Maksimalus slėgis: 230 barų

Skysčio tipas: hidraulinė alyva< p>

Prijungimo versija: lengvas

Medžiaga: suvirinamas plienas, cinkuotas, atsparus korozijai

Prekė detaliau

Prekės ženklas SM-G

Kodas 15012142296204

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: V-F80-6S+P40

Specifinė nuoroda

MPN: V-F80-6S+P40
