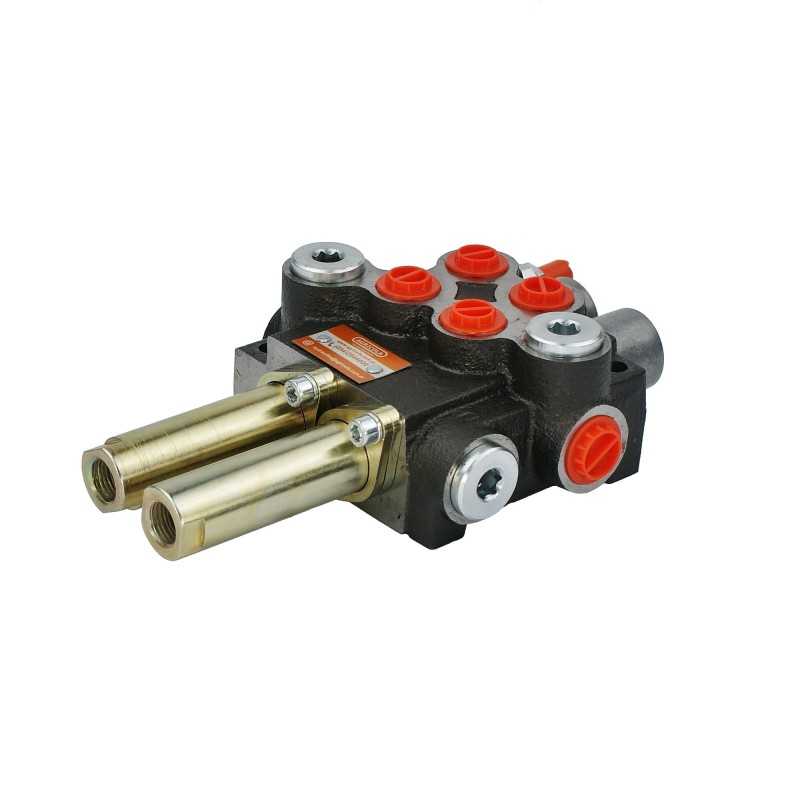

Hydro 2s 40l a1a1 skirstytuvas badestnost linijoms

Kodas 15012762335948

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS KABELIAIS IR JUOSTIKUGamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 02P40 A1A1 GV1, simbolis: 1.10.30.020, taikymas

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar būtinybės palaikyti švarą, skirstytuvą reikia įrengti ne salone. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2), ant spyruoklės, t. y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė nustatyta vertikaliai) stovi abiejų pavarų stūmoklių strypai – alyva eina į perpildymą.

1 darbinė padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai), pirmosios pavaros stūmoklio kotas išsikiša.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairėje), antrosios pavaros stūmoklio kotas tęsiasi juda.

4 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrosios pavaros stūmoklio kotas įsitraukia.

< p/>Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Pajungimas:

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

< p/>Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

< p/>Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiepesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Prisukimui skirti vamzdeliai siunčiami palaidi toje pačioje pakuotėje. Norint pritaikyti skirstytuvą valdyti kabelius, reikia prisukti kabelių komplektus. Diegimas labai paprastas ir nereikalauja pažangių įrankių.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762335948

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.30.020
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: A1.10.30.020
