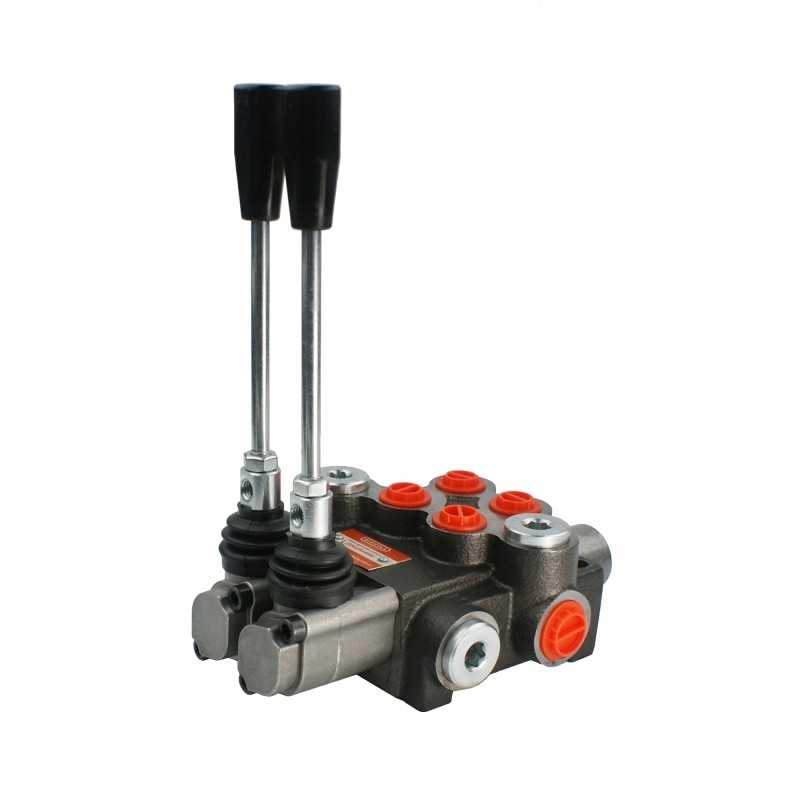

Platintojas hydr 2s 40l a1d8 badestnost

Kodas 15012761691504

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VARIKLIŲ VALDYMO SKYRIU Gamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simboliai: 2P40 A1D8 GKZ1, simbolis: 1.10.00.021

Taikymas

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, vartytuvai , vejapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliniu būdu valdomi įrenginiai, kurių viena sekcija valdo hidraulinį variklį.

Dėka svirties su fiksatoriumi, skirstytuvas idealiai tinka hidrauliniam varikliui valdyti . Galite užvesti variklį ir nutolti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Ypatinga slankiklio konstrukcija, esanti sekcijoje su fiksatoriumi, pašalina mašinos trūkčiojimas įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios konstrukcijos skląsčio sekcija idealiai tinka varikliui valdyti, bet netinka pavarai.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: dvigubo veikimo cilindras ir hidraulinis variklis abiem kryptimis.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

< p/>Pirmoji trijų padėčių svirtis (1 - 0 -2) ant spyruoklės, t. y. ji pati grįžta į neutralią padėtį.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į priekį). atgaline įstriža padėtimi), pavaros stūmoklio strypas atsitraukia.

Antra svirtis trys padėtys (1 - 0 - 2), su skląsčiu, t. y. išlaiko padėtį darbinėje padėtyje.

Padėtis 0, neutrali (svirtis nustatyta vertikaliai), variklis stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta kampu į priekį), variklis sukasi į kairę.

2 darbinė padėtis (svirtis pakreipta atgal), variklis sukasi į dešinę.

Dešinėje pusėje skirstytuvų hidraulinės schemos, su skląsčio tipu, iš kairės : valdyti pavarą ir valdyti variklį:

Prijungimas:

Maitinimas iš siurblio (P): BSP 1 vidinis sriegis /2''

Grįžti į baką (T): BSP 1/2" vidinis sriegis

Išvadas į sekcijas (A, B): BSP 3/8" vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslus slėgio nustatymas matavimą rasite skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama pasitikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

< p/>AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

< p/>

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761691504

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.026

Specifinė nuoroda

MPN: A1.10.00.026
