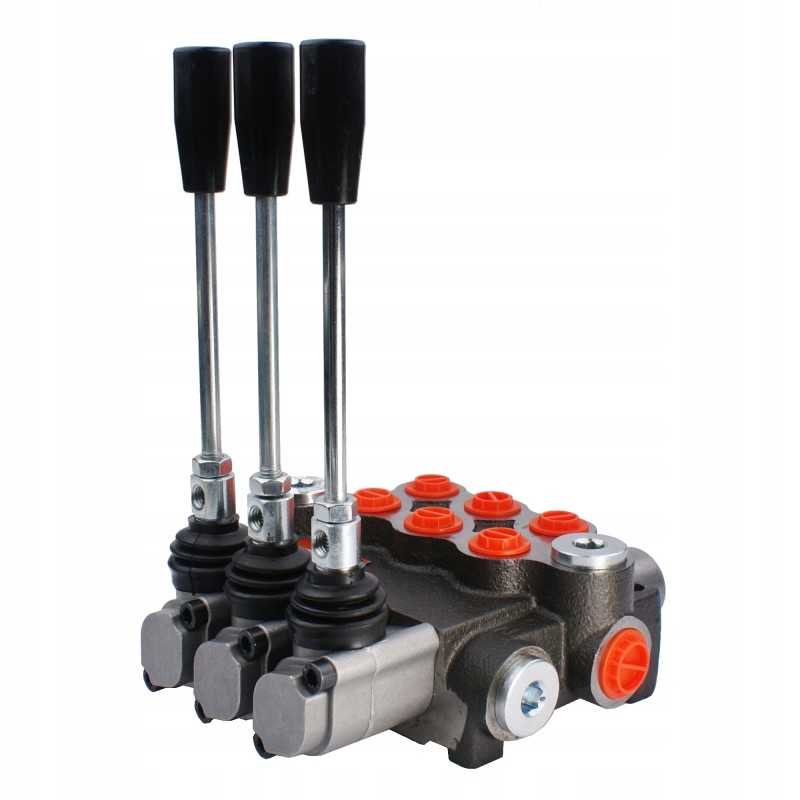

Hidraulinis skirstytuvas 3 sek 40l su variklio fiksatoriumi

Kodas 15010654875426

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VARIKLIŲ VALDYMO SKYRIU Gamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simboliai: 3P40 A1A1D8 GKZ1, simbolis: 1.10.00.036

Taikymas: >

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, vartytuvai , vejapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliniu būdu valdomi įrenginiai, kurių viena sekcija valdo hidraulinį variklį.

Dėka svirties su fiksatoriumi, skirstytuvas idealiai tinka hidrauliniam varikliui valdyti . Galite užvesti variklį ir nutolti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Ypatinga slankiklio konstrukcija, esanti sekcijoje su fiksatoriumi, pašalina mašinos trūkčiojimas įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios konstrukcijos skląsčio sekcija idealiai tinka varikliui valdyti, bet netinka pavarai.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: du dvigubo veikimo cilindrai ir hidraulinis variklis abiem kryptimis.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

< p/>Pirmoji ir antroji trijų padėčių svirtis (1 – 0 – 2), spyruoklinė, t. y. jos pačios grįžta į neutralią padėtį.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta įstrižoje padėtyje atgal), pavaros stūmoklio strypas atsitraukia.

Antra trijų padėčių svirtis (1 - 0 - 2), su fiksatoriumi, t.y. išlaiko padėtį darbinėje padėtyje .

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis stovi – alyva teka į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į priekį), variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), variklis sukasi į dešinę.

Dešinėje pusėje skirstytuvų hidraulinės schemos, su skląsčio tipu, iš kairės: pavarai valdyti ir varikliui valdyti:

Prijungimas:

Maitinimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžti į baką (T): BSP 1/2'' vidinis sriegis

Išvestis į sekcijas (A, B): BSP 3 vidinis sriegis /8''

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grąža: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 bar 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

< p/>Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio reguliavimo galimybė , pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

< p/>Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15010654875426

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1/10/00/036
Produkto svoris su vienetine pakuote: 4 kg

Specifinė nuoroda

MPN: 1/10/00/036
