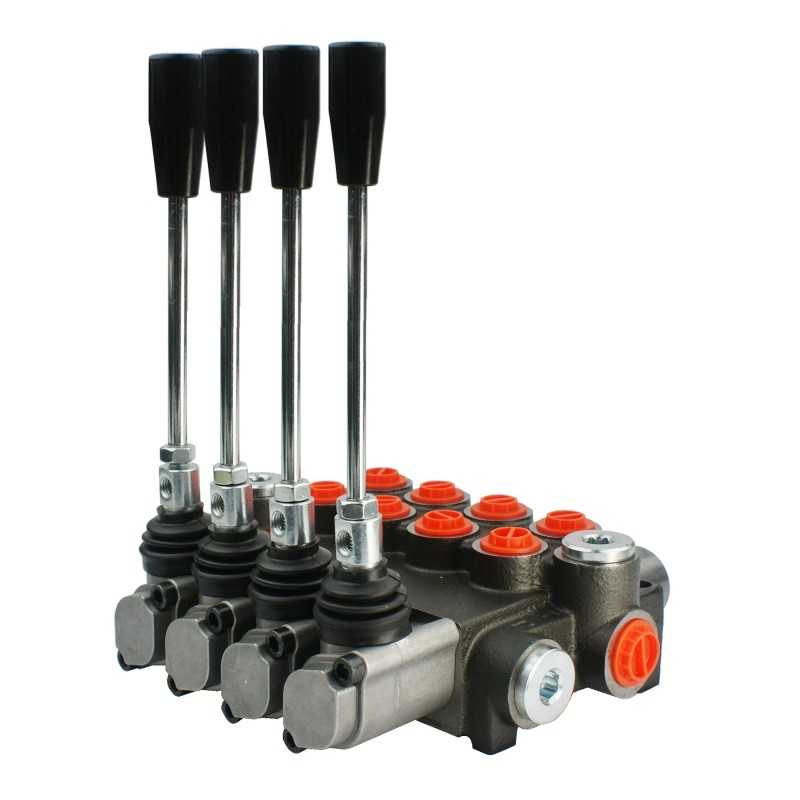

Platintojas hydr 4s 40l 3xa1a8 badestnost

Kodas 15012761572375

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VARIKLIŲ VALDYMO SKYRIU Gamyba:

Originalus Badestnost prekės ženklo produktas, gamintojo simboliai: 4P40 A1A1A1A8 GKZ1, simbolis: 1.10.00.00.04> >

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, vartytuvai , vejapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliniu būdu valdomi įrenginiai, kurių viena sekcija valdo hidraulinį variklį.

Dėka svirties su fiksatoriumi, skirstytuvas idealiai tinka hidrauliniam varikliui valdyti . Galite užvesti variklį ir nutolti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Ypatinga slankiklio konstrukcija, esanti sekcijoje su fiksatoriumi, pašalina mašinos trūkčiojimas įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios konstrukcijos skląsčio sekcija idealiai tinka varikliui valdyti, bet netinka pavarai.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: du dvigubo veikimo cilindrai ir hidraulinis variklis abiem kryptimis.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

< p/>Pirma , antroji ir trečioji svirtys turi tris padėtis (1 - 0 - 2), spyruoklinės, t. y. jos pačios grįžta į neutralią padėtį.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) ), pavaros stūmoklio strypas stovi – alyva eina į perpildymą.< p>

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio kotas išsitiesia.

Darbo 2 padėtyje (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Ketvirtoji trijų padėčių svirtis (1 - 0 - 2) su skląsčiu, t. y. ji išlaiko padėtį darbinė padėtis savaime.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai) priekinė padėtis), variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), variklis sukasi į dešinę.

Dešinėje pusėje, skirstytuvų hidraulinės schemos su skląsčiu, iš kairės: pavarai valdyti ir varikliui valdyti:

Prijungimas:

Maitinimas iš siurblio (P ): BSP 1 /2'' vidinis sriegis

Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

Išėjimas į sekcijas (A, B): vidinis sriegis BSP 3/ 8''

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų< p>

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. p>

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savaiminis reguliavimas, pilnas apsisukimo keitimas 30 barais.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukšta kokybiška alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: - 15 C iki +80 C

< p/>

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761572375

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.041
Produkto svoris su vienetine pakuote: 6.9 kg

Specifinė nuoroda

MPN: A1.10.00.041
