Hydra 2s 40l skirstytuvas badestnost kištukinėms linijoms

Kodas 15012762370191

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, ĮRENGIMAS SU EUROSPLUG RINKINYS, VALDOMAS KABELIAIS IR KRAIŠTĖMIS. Gamyba:

Originalus Badestnost prekės ženklo gaminys, simbolis: 1.10.30.024

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai , toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai , ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar būtinybės prižiūrėti švara, būtina skirstytuvą įrengti už salono ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abu slankikliai turi tris pozicijas (1 – 0 – 2), spyruoklinius, o tai reiškia, kad atleidus vairasvirtę jie grįžta į neutralią padėtį. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė nustatyta vertikaliai) stovi abiejų pavarų stūmoklių strypai – alyva eina į perpildymą.

1 darbinė padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai), pirmosios pavaros stūmoklio kotas išsikiša.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairėje), antrosios pavaros stūmoklio kotas tęsiasi juda.

4 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrosios pavaros stūmoklio kotas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Papildoma informacija:

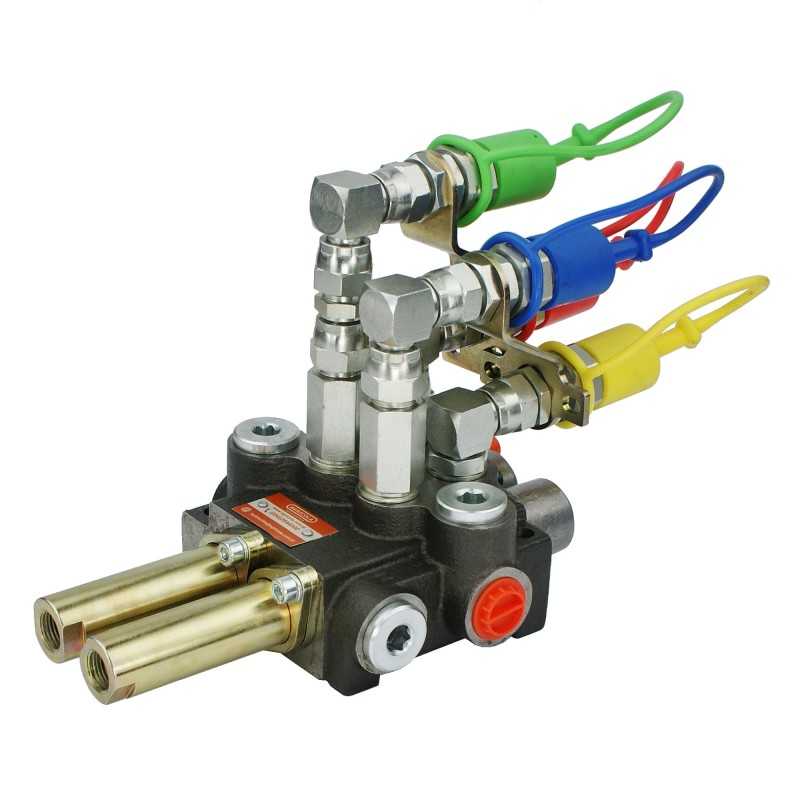

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijungti kištukinius lizdus ir laidus . Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukai yra sujungti vienas su kitu naudojant naujovišką sprendimą. Specialus laikiklis sujungia du kištukus ant sekcijos, sukuriant vieną kompaktišką struktūrą. Tai užtikrina, kad alyva nenutekės, ir apsaugo nuo galimo sriegių ar skirstytuvo korpuso pažeidimo tvirtinant ir atjungiant greitąsias jungtis.

(nuotrauka kairėje yra tik iliustracinė)

Prijungimas:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2' ' vidinis sriegis

Sekcijos ( A1, A2, B1, B2): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762370191

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.30.026

Specifinė nuoroda

MPN: A1.10.30.026
