Atviro krautuvo komplektas 80l, stūmoklis l 2500

Kodas 15012792548329

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

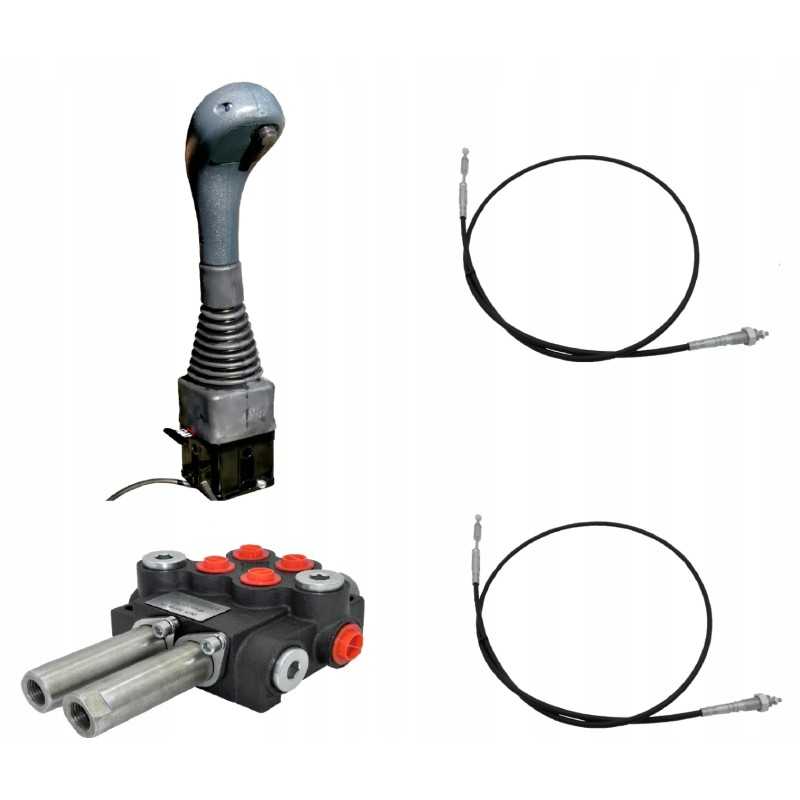

SEKCIJŲ HIDRAULINIS RINKINYS 80L/min SU SIURBLIO SKYRIU Rinkinio sudėtis:

rutulinis vairasvirtė su mygtuku

dvi 2,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 80L / min su stūmoklio dalimi

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Rinkinys yra pritaikyta įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninėms mašinoms ir kitiems hidrauliškai valdomiems įrenginiams, kur hidraulinio siurblio efektyvumas ne didesnis kaip 80L /min.

Taikymas TUR priekiniuose krautuvuose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europoje gamina NIMCO.

Nuorodos:

Standartinis kabelių ilgis: 2,5 m (tai mes siunčiame, jei klientas nenurodo kitaip).

Siūlai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1,5.

Vairasvirtės pusėje 14 mm skersmens rutulys.

Dviejų sekcijų hidraulinis skirstytuvas:

Maksimalus srautas iki 80 l/min.

Vienpusių cilindrų valdymas.

Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

< p/>Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2) ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei laidas atsilaisvina.

Neutrali padėtis 0 (trosas atsilaisvinęs), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio strypas tęsiasi.

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Korpuso vidinės sriegiai: tiekimas: 1/ 2'', grįžtamasis: 3/4'', sekcijos: 1/2''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1 .5

Vidinis slankiklio antgalio sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, visas apsisukimas keičiamas 30 barų.

< p/>Temperatūra diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė sistema alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012792548329

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2ON/L2.5/1P 80L

Specifinė nuoroda

MPN: Z2ON/L2.5/1P 80L
