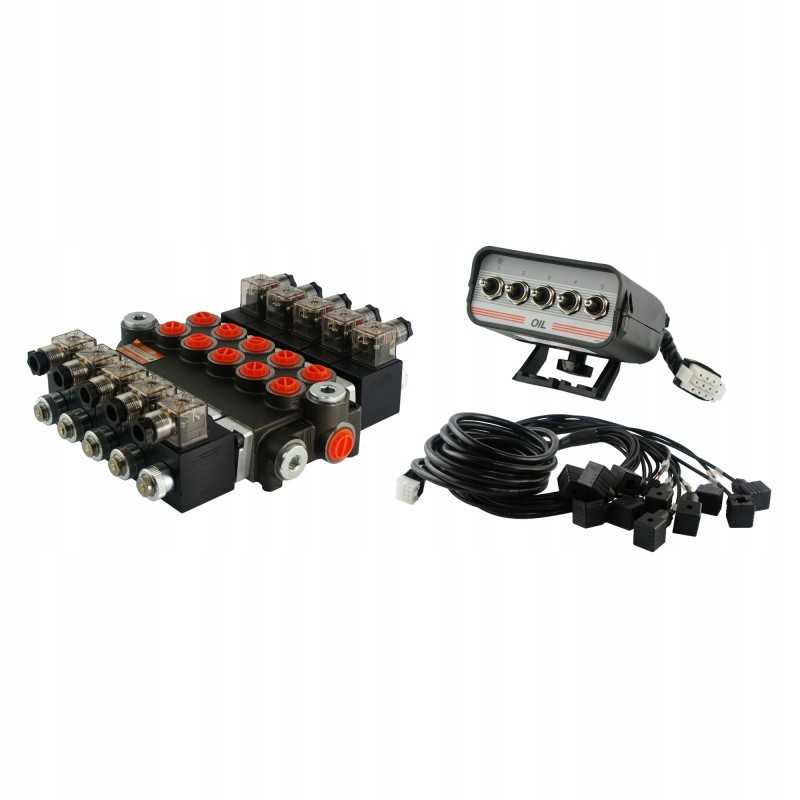

Hidraulinis skirstytuvas 5z50 5xa1 12v pan badestnost

Kodas 15012765917879

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 5 SEKCIJOS, 40L/min., ELEKTROS VALDYMAS 12V, SU VALDYMO PULTU IR KABELIO RANKAI Kolektoriaus gamyba:

Originalinis Badestnost Bulgarijos gaminys, gamintojo simbolis: 05Z50 A G1,0.2V1DC ES3,0.2V1DC ... naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybines mašinas, krautuvus, ekskavatorius, šlavimo mašinas, pramonines mašinas ir kitus įrenginius su hidrauline sistema.

Skydas leidžia valdyti penkias sekcijas elektra valdomame hidrauliniame skirstytuve

Komplektas kabelių, leidžiančių elektrai prijungti skirstytuvą su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo skydelis su laidų ir kištukų rinkiniu.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: penki dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos ( reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį po to maitinimo tiekimas nutrūksta. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) pavaros stūmoklio strypas išsitiesia.

2 padėtis veikia (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje - hidraulinė schema skirstytuvas:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos ( A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP 3/8 vidinis sriegis ''

Serijos jungtis (N): BSP 1/2 vidinis sriegis'< p>

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų< p>

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min. p>

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai< p>

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai :

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

INFORMACIJA BENDRASIS VALDYMO PULTAS: viskas aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekviena panelė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai kuris nors jungiklis įjungtas, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012765917879

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.051.1
Produkto svoris su vienetine pakuote: 14.15 kg

Specifinė nuoroda

MPN: A1.10.40.051.1
