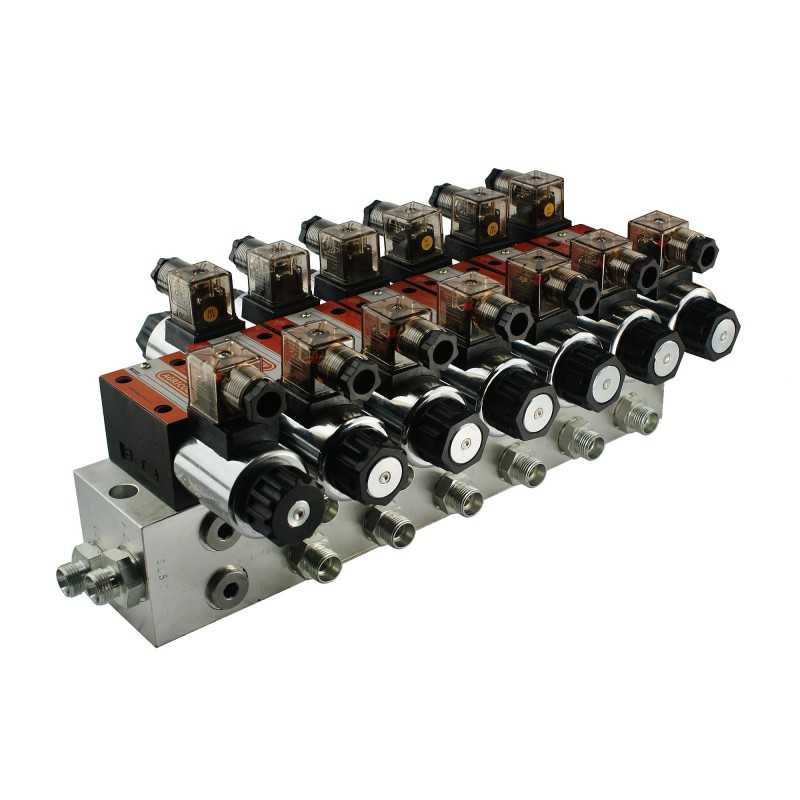

Cetop ng6 6s 24v ha 6xe hidroliderio skirstytuvas

Kodas 15012774926116

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS SKIRSTYTUVAS 6 SEC CETOP 03 NG6 ELEKTROS VALDYMAS 24VPGamyba:

Originalus Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.65.060

Taikymas:

platus pritaikymo spektras hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turizatoriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplekte yra jungčių komplektas su M18x1. 5 išėjimai ir 24 nuolatinės srovės elektros kištukų komplektas su šviesos diodais.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: šeši dvigubi veikiantys cilindrai.

Medžiaga:

Skirstiklio korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną paleidimo sekciją ir šešias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės sekcijos.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas elektrinis signalas, siunčiamas į darbo sekciją, vienu metu pasiektų pradinę sekciją.

Valdymas:

Paleidimo sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t. y. atjungus maitinimą, grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Padėtis 0 neutrali (srovės tiekimas į atjungta ritė) neįmanoma gauti spaudimo darbinėms sekcijoms.

1 darbo padėtis (maitinimas į ritę atidarytas) leidžia gauti spaudimą darbinėms sekcijoms.

Darbinė padėtis sekcijos slankiklis turi tris pozicijas (1 - 0 - 2), ant spyruoklės, t.y. atjungus maitinimą grįžta į neutralią padėtį.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas abiem ritėms nutrauktas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei), pavara stūmoklio strypas išsitraukia.

2 darbo padėtis (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės diagramos, iš viršaus schema pradžios sekcija ir žemiau darbo sekcijų schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

< p/>Elektros kištukai turi diodus, kurie užsidega kai srovė tiekiama į ritę.

Prijungimas (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžti į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5) , B6): BSP vidinis sriegis 3/8''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 bar.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais

Alyvos tipai rekomenduoja AGRICOLA:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų galima lengvai surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012774926116

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.060

Specifinė nuoroda

MPN: A1.10.65.060
