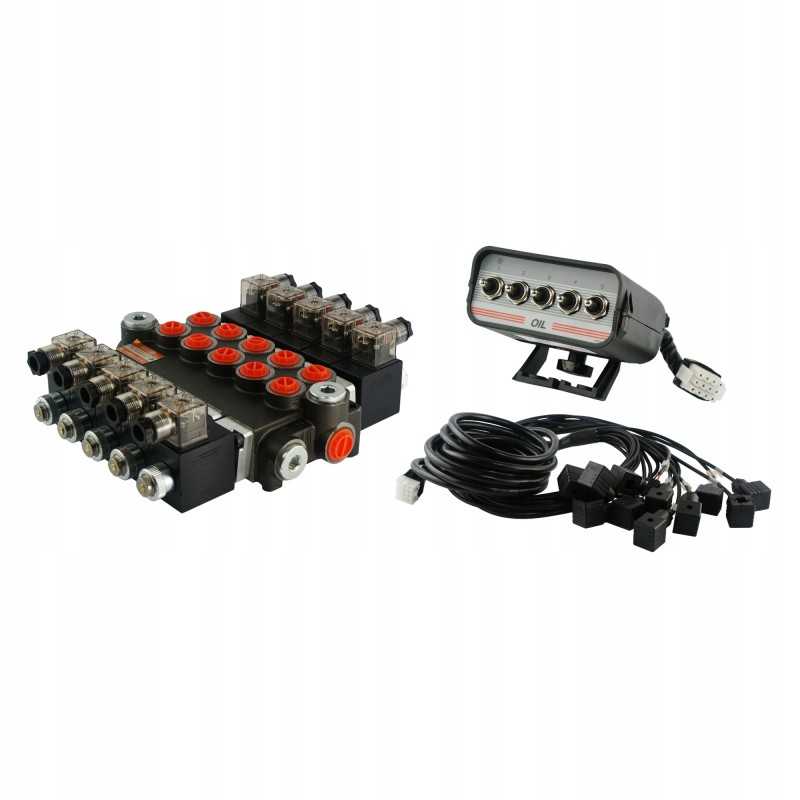

Hidraulinis skirstytuvas 5z50 5xa1 24v pan badestnost

Kodas 15012766093597

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 5 SEKCIJOS, 40L/min, ELEKTROS VALDYMAS 24V, PRISTATYMAS SU VALDYMO SKYDELIU IR KABELIŲ KIEKŠTU.Kolektoriaus gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: G3,Z2540VDC ES : 1.10.45 .051.1

Skydelių gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.62.005

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje ir sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoniniai ir kiti įrenginiai su hidrauline sistema.

Skydas leidžia valdyti penkias sekcijas elektra valdomame hidrauliniame skirstytuve

Kabelių komplektas, leidžiantis prijungti skirstytuvą su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: penki dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esama sistema (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), ant spyruoklės, t. y. jie grįžta į neutralią padėtį jų pačių po to, kai nutrūksta maitinimas. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) pavaros stūmoklio strypas išsitiesia.

2 padėtis veikia (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje - hidraulinė schema skirstytuvas:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos ( A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP 3/8 vidinis sriegis ''

Serijos jungtis (N): BSP 1/2 vidinis sriegis'< p>

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų< p>

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min. p>

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai< p>

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai :

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

INFORMACIJA BENDRASIS VALDYMO PULTAS: viskas aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekviena panelė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai kuris nors jungiklis įjungtas, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766093597

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.45.051.1

Specifinė nuoroda

MPN: A1.10.45.051.1
