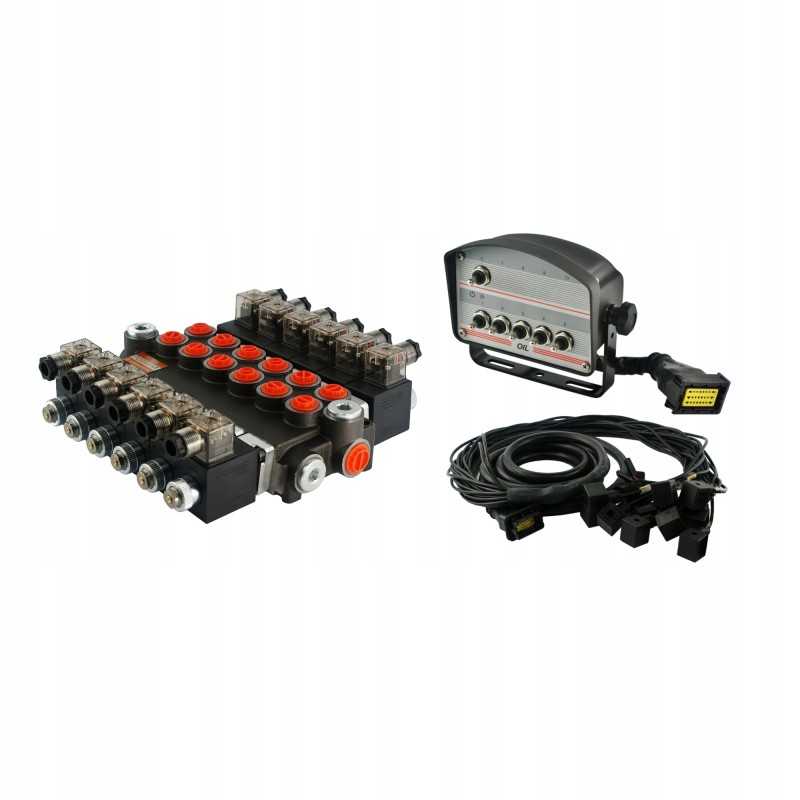

Hidraulinis skirstytuvas 6z50 6xa1 24v pan badestnost

Kodas 15013792306303

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 6 SEKCIJOS, 40 L/min, ELEKTROS VALDYMAS 24V, PRISTATYMAS SU VALDYMO PULTU IR KABELIO KIEKŠTIMIS Kolektoriaus gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: GDC ES36Z254V : 1.10.45 .061.1

Skydelių gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.62.006

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje ir sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoniniai ir kiti įrenginiai su hidrauline sistema.

Skydas leidžia valdyti šešias sekcijas elektra valdomame hidrauliniame skirstytuve

Kabelių komplektas, leidžiantis prijungti skirstytuvą su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: šeši dvipusio veikimo cilindrai.

Galimybė nuosekliai prijungti prie esama sistema (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), ant spyruoklės, t. y. jie grįžta į neutralią padėtį jų pačių po to, kai nutrūksta maitinimas. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) pavaros stūmoklio strypas išsitiesia.

2 padėtis veikia (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje - hidraulinė schema skirstytuvas:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos ( A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): vidinis sriegis BSP 3/8''

Serijos jungtis (N): BSP 1/2 ' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų< p>

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/ min

200 barų esant 30 l/min.

210 barų esant 40 l/min.< p>

Tikslaus slėgio matavimo rinkinius rasite Manometrai – matavimo rinkiniai skyrius

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

Rekomenduojami alyvos tipai AGRICOLA:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

< p/>BENDROSIOS INFORMACIJOS VALDYMO SKYDELIS: Viskas aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekviena panelė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu . Taip pat turime 3 m, 5 m arba 9 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Įjungus bet kurį jungiklį, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013792306303

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.45.061.1

Specifinė nuoroda

MPN: A1.10.45.061.1
