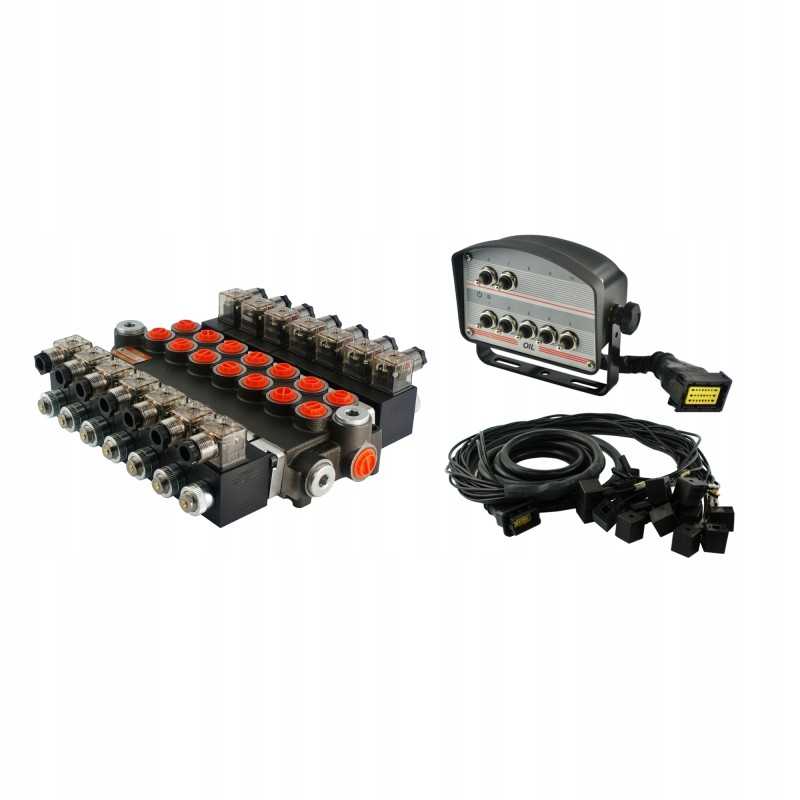

Hidraulinis skirstytuvas 7z50 7xa1 24v pan badestnost

Kodas 15012766097243

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 7 SEKCIJOS, 40L/min, ELEKTROS VALDYMAS 24V, PRISTATYMAS SU VALDYMO SKYDELIU IR KABELIO KIEKŠTU.Kolektoriaus gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: G3Z2540VDC ES : 1.10.45 .071.1

Skydelių gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.62.007

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje ir sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoniniai ir kiti įrenginiai su hidrauline sistema.

Skydas leidžia valdyti septynias sekcijas elektra valdomame hidrauliniame skirstytuve

Kabelių komplektas, leidžiantis prijungti skirstytuvą su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: septyni dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esama sistema (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), ant spyruoklės, t. y. jie grįžta į neutralią padėtį jų pačių po to, kai nutrūksta maitinimas. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) pavaros stūmoklio strypas išsitiesia.

2 padėtis veikia (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje - hidraulinė schema skirstytuvas:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos ( A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7 ): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų, esant 30 l/min.

210 barų esant 40 l/min.

Gali būti naudojami tikslūs slėgio matavimo rinkiniai rasite skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo pokytis 30Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROSIOS INFORMACIJOS VALDYMO SKYDELIS: visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekvienas skydelis parduodamas su dviejų metrų maitinimo laidu ir kombinuotu keturių metrų kabelis su kištukais, jungiantis skydelį su skirstytuvu. Taip pat turime 3 m, 5 m arba 9 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Įjungus bet kurį jungiklį, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766097243

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.45.071.1

Specifinė nuoroda

MPN: A1.10.45.071.1
