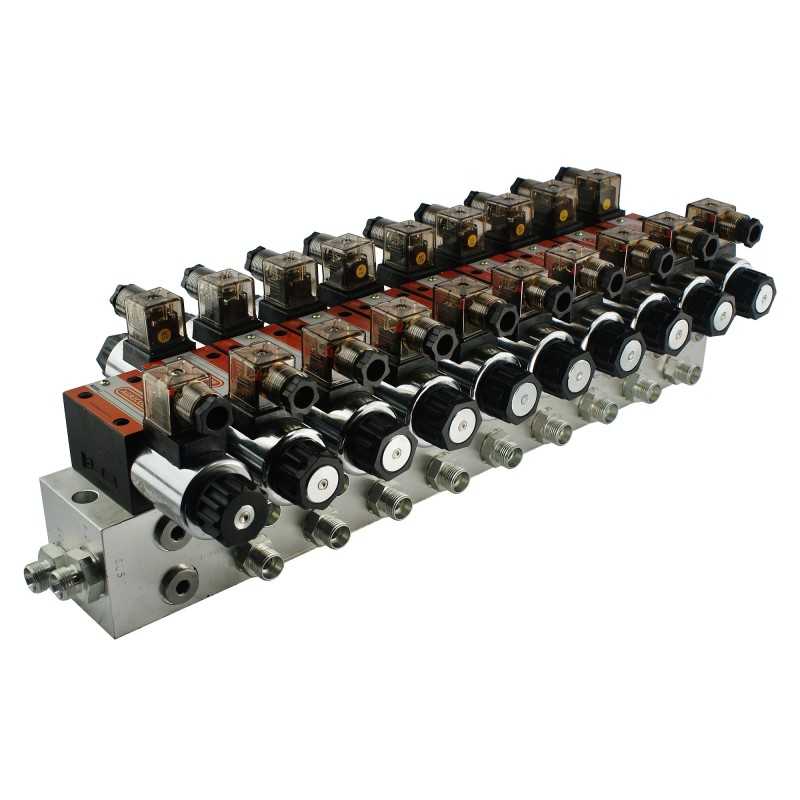

Cetop ng6 9s 24v ha 9xe hidroliderio skirstytuvas

Kodas 15012767543467

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS SKIRSTYTUVAS 9 SEC CETOP 03 NG6 ELEKTROS VALDYMAS 24VPGamyba:

Originalus prekės ženklo Hydrolider produktas, gamintojo simbolis: 1.10.65.090

Taikymas:

naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai , šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių komplektas su M18x1,5 išėjimu ir 24 nuolatinės srovės elektros kištukų komplektas su šviesos diodais.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: devyni dvipusio veikimo cilindrai.

Medžiaga:

Dalituvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.

Veikimo principas :

Skirstytuvas turi vieną pradinę ir devynias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės sekcijos.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas elektrinis signalas, siunčiamas į darbo sekciją, vienu metu pasiektų pradinę sekciją.

Valdymas:

Paleidimo sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t. y. atjungus maitinimą, grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Padėtis 0 neutrali (srovės tiekimas į atjungta ritė) neįmanoma gauti spaudimo darbinėms sekcijoms.

1 darbo padėtis (maitinimas į ritę atidarytas) leidžia gauti spaudimą darbinėms sekcijoms.

Darbinė padėtis sekcijos slankiklis turi tris pozicijas (1 - 0 - 2), ant spyruoklės, t.y. atjungus maitinimą grįžta į neutralią padėtį.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas abiem ritėms nutrauktas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei), pavara stūmoklio strypas išsitraukia.

2 darbo padėtis (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės diagramos, iš viršaus schema pradžios sekcija ir žemiau darbo sekcijų schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

< p/>Elektros kištukai turi diodus, kurie užsidega kai srovė tiekiama į ritę.

Prijungimas (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžti į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, A4, A5, A6, A7, A8, A9, B1, B2 , B3, B4, B5, B6, B7, B8, B9): BSP vidinis sriegis 3/8''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

< p/>Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Savarankinio reguliavimo galimybė, pilnas apsisukimas keitimas po 30Bar

AGRICOLA rekomenduojami tepalų tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki + 80 C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų lengva surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012767543467

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.090
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.10.65.090
