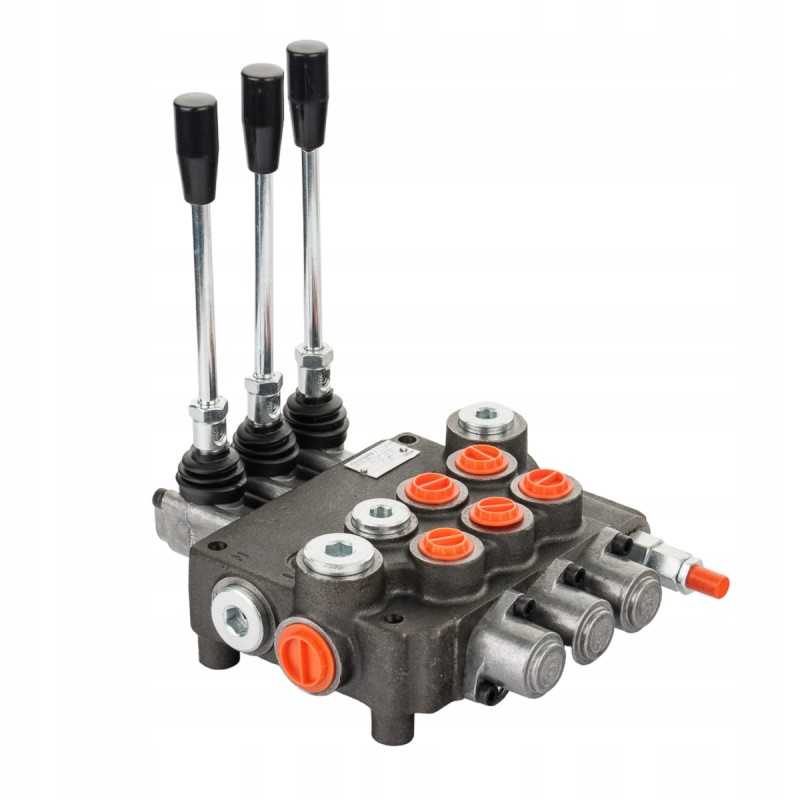

3 sekcijų skirstytuvas 80l dzj badestnost

Kodas 15014255501035

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

sekcijų hidraulinis skirstytuvas 80L dvipusė sekcija, vienpusė sekcija su fiksatoriumi DZJ Badestnost MIZAR numeris: 75921

3 sekcijų hidraulinis skirstytuvas 1x dvipusė sekcija (D), 1x sekcija su fiksatoriumi (Z ), 1x vienpusė sekcija (J) 80l Badestnost

Plačiai naudojama tokių mašinų hidraulinėse sistemose kaip: žemės ūkio traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės ir statybinės mašinos bei komunalinės. Skirtingai nuo standartinio skirstytuvo, šiame sprendime vienpusė pavara krinta laisvai (nuleidimo padėtyje skirstytuvas neblokuoja iš pavaros grįžtančios alyvos srauto). Sekcijos su šiuo sprendimu labai praverčia TUR priekiniuose krautuvai su vienpusėmis pavaromis pagrindiniam rėmui pakelti. Sekcijos išdėstymas pateiktas eilės tvarka iš apsauginio vožtuvo pusės:

1 - dvigubo veikimo sekcija (D)

2 - dvigubo veikimo sekcija su fiksatoriumi kiekvienoje padėtyje (Z)< p>

3 – vienpusio veikimo sekcija – stūmoklis (J)

D – įprastas (nemodifikuotas) – dvigubo veikimo cilindrui valdyti

Z – įprastas su fiksatoriumi kiekvienoje padėtyje – leidžia valdyti hidraulinius variklius arba dvigubo veikimo cilindrus

J – vienpusis (modifikuotas slankiklis, versija A) – prievadas A gamykloje prijungtas kištuku – ši konfigūracija leidžia valdyti vienpusio veikimo cilindras (kiperis, tritaškis keltuvas ir kt.)

DĖMESIO! Jei pavaros mechanizmui valdyti naudojamas skirstytuvas su fiksavimo svirtimi, atminkite, kad pasibaigus ciklui svirtis automatiškai neatsitraukia. Tada veiks perpildymo vožtuvas ir siurblys bus apkraunamas tol, kol svirtis rankiniu būdu bus perkelta į neutralią padėtį.

Skaitykite išsamų įvairių tipų sekcijų funkcionalumo aprašymą:

https://sklep.mizar.com .pl/zastosowanie-poszczegolne-typow-sekcji-rozdzielaczy-uniwersanych-n-147.html

Valdikliai:

Trijų padėčių svirtis : pirma ir trečia sekcijos ant spyruoklės (savaime grįžta į padėtį) neutrali), antroji su fiksatoriumi kiekvienoje padėtyje.

Neutrali padėtis 0, cilindro stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis – cilindro stūmoklio kotas išsikiša arba veikia hidraulinis variklis.< p>

2 darbinė padėtis – cilindro stūmoklio kotas įsitraukia arba hidraulinis variklis veikia priešinga kryptimi .

Techninė informacija:

Gamintojas: Badestnost

Valdymas: vairasvirtė, sumontuota ant Temp skirstytuvo. veikimas diapazone nuo -15°C iki +80°C

Alyvos srautas 80L/min.

Maksimalus tiekimo slėgis: 250 bar

Maksimalus tiekimo slėgis grąžinimas: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Jungtys:

Išvadai iš sekcijų (A ir B) - 1/2' BSP

Tiekimas (P*) - 1/2' BSP

Grąžinimas (T*) - 3/4' BSP< p >

Slėgio išvestis (N*) -3/4' BSP

* - ant kolektoriaus korpuso įspausti ženklai jungtims identifikuoti

Kolektorius turi atbulinis vožtuvas ir perpildymo vožtuvas , kuris tarnauja ir kaip apsauginis vožtuvas.

Vožtuvą galima reguliuoti patiems, vienas pilnas apsisukimas reiškia slėgio pokytį apie 30 bar.

< p/>

Kodėl „Badestnost“?

„Badestnost“ yra Bulgarijos įmonė, nuolat veikianti nuo 1902 m. Tai vienas pirmųjų dinamiškai besivystančios pramonės atstovų Juodosios jūros šalyje. Nuo 1978 metų ji specializuojasi hidraulinių skirstytuvų gamyboje. Aukštos kvalifikacijos darbuotojai ir ilgametė patirtis garantuoja aukštą produktų kokybę ir patikimumą, kurie plačiai naudojami žemės ūkyje, kur reikalinga darbinio skysčio tekėjimo krypties kontrolė. Nuo 2015 m. įmonė yra Amerikos nacionalinės skystosios galios asociacijos narė, kurios tikslas yra nuolat plėtoti verdančiojo sluoksnio technologiją daugiau nei 300 hidraulinių sistemų ir komponentų gamintojų, platintojų ir tiekėjų iš viso pasaulio!

MIZAR numeris: 75921

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15014255501035

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 75921

Specifinė nuoroda

MPN: 75921
