Rinkinys auroch loader atviram stūmokliui l 1500

Kodas 15012706171109

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

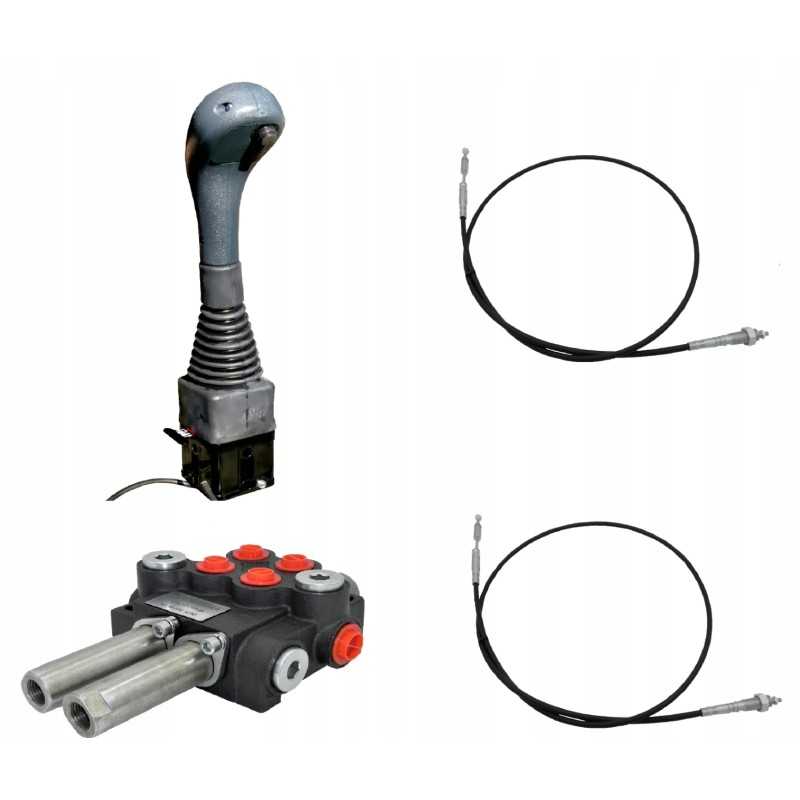

SEKCIJŲ HIDRAULINIS RINKINYS 40L/min SU SIURBLIO SKYRIU Rinkinio sudėtis:

rutulinis vairasvirtė su mygtuku

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L / min su stūmoklio dalimi

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Rinkinys yra pritaikyta įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninėms mašinoms ir kitiems hidrauliškai valdomiems įrenginiams, kur hidraulinio siurblio efektyvumas ne didesnis kaip 40L /min.

Stūmoklio sekcija yra specialiai sukurta vieno veikimo cilindrams valdyti.

Į antrąją sekcijos angą gamykliškai įsukamas metalinis kaištis. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neblokuoja alyvos srauto, išeinančio iš siurblio.

Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

Pritaikymas priekiniuose krautuvų TUR:

Patvirtinta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europos gamybos NIMCO.

Nuorodos:

Standartinis kabelių ilgis: 1,5 m (tai mes siunčiame, nebent klientas nurodo kitaip).

Temos ant skirstytuvo pusė: kabelio korpusas M16x1,5, kabelio raištis M6x1,5.

Vairasvirtės pusėje 14 mm skersmens rutulys.

Dviejų sekcijų hidraulinis skirstytuvas su stūmoklio sekcija:

Maksimalus srautas iki 40 l/min.

Vienpusių cilindrų valdymas.

Rekomenduojamas skirstytuvo valdymas kabeliais ir vairasvirte.

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2) ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei laidas atsilaisvina.

Neutrali padėtis 0 (trosas atsilaisvinęs), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklis strypas tęsiasi.

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Sujungimas:

Korpuso vidiniai sriegiai: tiekimas : 1/2'', grįžtamasis: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžiai iš vidaus: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012706171109

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2ON/L1.5/1P (2)

Specifinė nuoroda

MPN: Z2ON/L1.5/1P (2)
