Rinkinys auroch loader, atviras, plaukiojantis, l 1000

Kodas 15012701819845

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

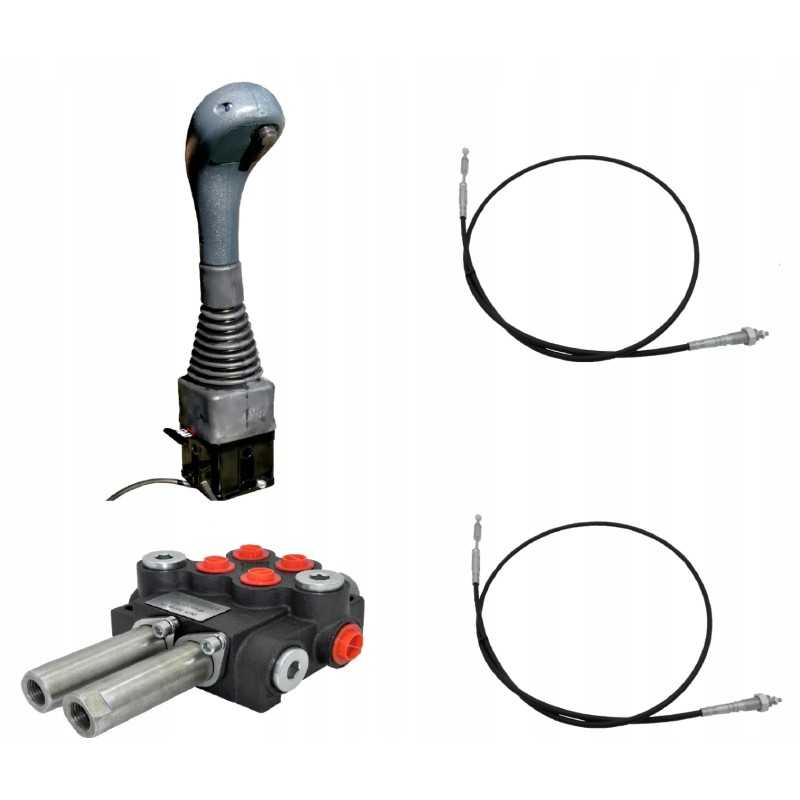

SEKCIJŲ HIDRAULINĖS RINKINYS 40L/min SU PLŪDINGA SEKCIJA Rinkinį sudaro:

rutulinis vairasvirtė su mygtuku

dvi 1 m ilgio linijos (galima keisti į 1,5 m, 2 m, 2,5 m, 3m)

2 sekcijų hidraulinis skirstytuvas 40L/min su plūduriuojančia sekcija

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyba ir plačiai suprantama pramonė.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti valdomi įtaisai hidrauliškai, kai hidraulinio siurblio našumas neviršija 40 l/min.

Taikymas TUR frontaliniuose krautuvuose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europos gamybos NIMCO.

Kabeliai:

Standartinis laido ilgis: 1m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1,5 .

14 mm skersmens rutulys vairasvirtės pusėje.

Dviejų sekcijų hidraulinis skirstytuvas su plūduriuojančia sekcija:

Maksimalus srautas iki 40 l/min.< p>

Valdykite vienpusius ir dvipusius cilindrus.

Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2), spyruokliniai, t.y., atleidus vairasvirtę, grįžta į neutralią padėtį. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė nustatyta vertikaliai) stovi abiejų pavarų stūmoklių kotai – alyva teka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į priekį) išsikiša pirmosios pavaros stūmoklio kotas.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal) pirmosios pavaros stūmoklio kotas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižoje padėtyje į kairę) išsikiša antrosios pavaros stūmoklio strypas.

4 padėtis veikianti (vairasvirtės svirtis nustatyta įstrižoje padėtyje į dešinę), antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: tiekimas: 1/2'', grąžinimas: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1. 5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, visiškai pakeisti po 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Taip pat siūlome visą asortimentą galios hidraulika. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012701819845

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2OSP/L1/1P (2)

Specifinė nuoroda

MPN: Z2OSP/L1/1P (2)
