Skirstytuvas hydr 3z80 3xa1 12v pan badestnost

Kodas 15012766191453

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

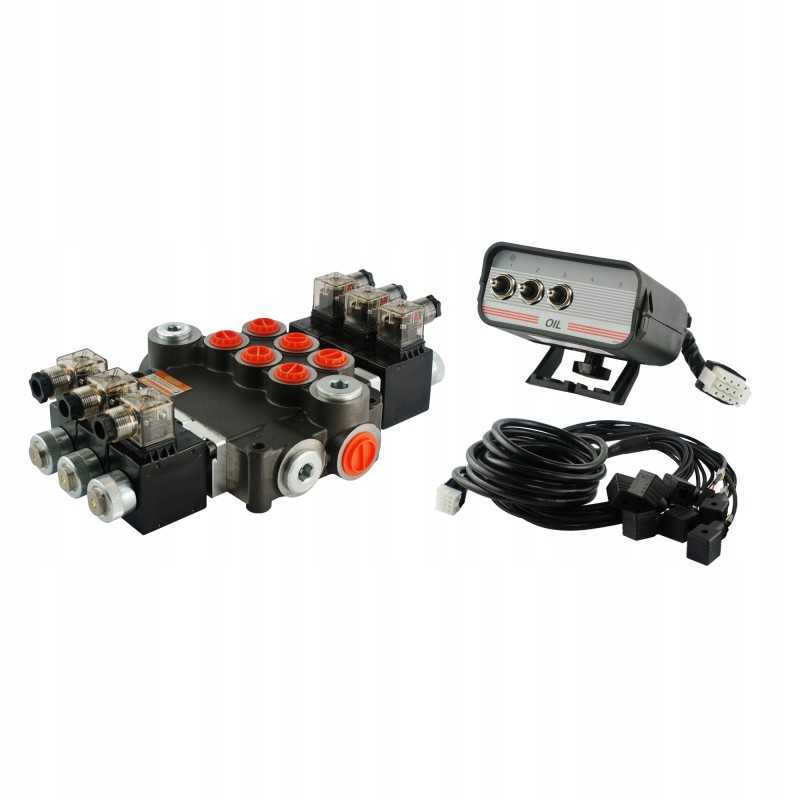

HIDRAULINIS DALYTUVAS, 3 SEKCIJOS, 80L/min., ELEKTRIKAI VALDYMAS 12V SU VALDYMO PLANU IR KABELIO JUNGTA Kolektoriaus gamyba:

Originalus produktas Badestnost Bulgarija, simbolis: 03Z80 A ES3 12VDC G

Originalinis „Hydrolider“ prekės ženklo produktas, simbolis: 1.10.62.003

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškų ūkio hidraulinėse sistemose, statyba ir plačiai suprantama pramonė.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su Hidraulinė sistema.

Skydas leidžia valdyti tris elektra valdomo hidraulinio skirstytuvo sekcijas.

Kabelių rinkinys, leidžiantis elektros skirstytuvą sujungti su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: trys dvigubo veikimo pavaros.< p>

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (produkto srautas tik į pirmąją ritę), pavaros stūmoklio strypas tęsiasi.

2 darbinė padėtis (produkto srautas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:< p>

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

------------ --------- ------------------------------------------ --------- -------------------------

Prijungimas:

Maitinimas tiekimas iš siurblio (P1, P2): vidinis BSP sriegis 1/2''

Grįžti į baką (T1, T2): vidinis BSP sriegis 3/4''

Sekcijos (A1, A2, A3, B1, B2, B3): BSP vidinis sriegis 1/2''

Serijos jungtis (N): BSP vidinis sriegis 3/4'

------------ -------------------------------------- ------------ ----------------------------------

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus sekcijos slėgis: 300 barų

Antra perpildymo vožtuvo slėgis didėja proporcingai didėjant srautui:

180 barų prie 20 l/min

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Tai yra rekomenduojama prieš pradedant patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, visiškai pakeisti posūkį 30 Bar.

-------------- -------------------- ------------------------------- -------------------- -----------

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

------------ ------------------------ --------------------------- ------------------------ ----------

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROSIOS INFORMACIJOS VALDYMO SKYDELIS:

Visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekviena panelė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydą su platintojas. Taip pat turime 3 m, 6 m arba 10 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai kuris nors jungiklis įjungtas, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766191453

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.50.031.1

Specifinė nuoroda

MPN: A1.10.50.031.1
