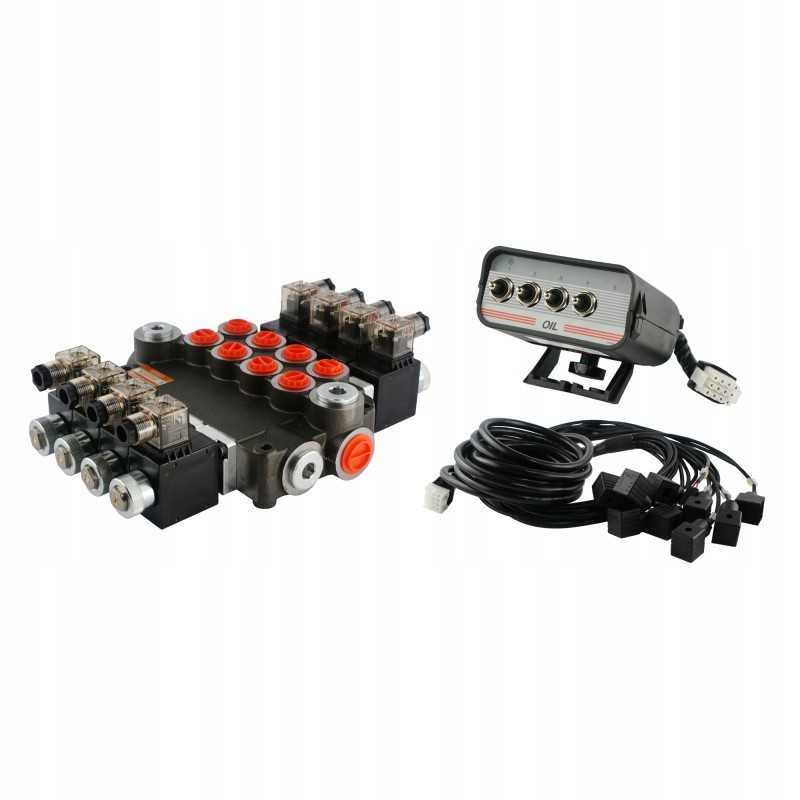

Hidraulinis skirstytuvas 4z80 4xa1 24v pan badestnost

Kodas 15012868274055

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 4 SEKCIJOS, 80L/min., ELEKTRINIU VALDYMAS 24V SU VALDYMO SKYDELIU IR KABELIO DYNAI Kolektoriaus gamyba:

Originalus produktas Badestnost Bulgaria, simbolis: 04Z80 A ES3 24VDC>Panel production :

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.62.004

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės hidraulinėse sistemose, statyba ir plačiai suprantama pramonė.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su Hidraulinė sistema.

Skydas leidžia valdyti keturias elektra valdomo hidraulinio skirstytuvo sekcijas.

Kabelių rinkinys, leidžiantis skirstytuvą elektriškai prijungti prie valdymo pulto.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: keturios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė mova).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (produkto srautas tik į pirmąją ritę), pavaros stūmoklio strypas tęsiasi.

2 darbinė padėtis (produkto srautas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

------------ --------- ------------------------------------------ --------- -------------------------

Prijungimas:

Maitinimas tiekimas iš siurblio (P1, P2): vidinis BSP sriegis 1/2''

Grįžti į baką (T1, T2): vidinis BSP sriegis 3/4''

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP vidinis sriegis 1/2''

Serijos jungtis (N): BSP vidinis sriegis 3/4''

-------- --------------------------------------- ------------ -------------------------------------

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Komplektus, skirtus tiksliam slėgio matavimui, rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30bar.

-------- ---------------------- ----------------------------- ---------------------- ----------------

AGRICOLA rekomenduojamos alyvos rūšys:

Aukštos kokybės „Rarner“ alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

-------- ------------------------ --------------------------- ------------------------ --------------

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROSIOS INFORMACIJOS VALDYMO SKYDELIS:

Visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekvienas skydelis parduodamas su dviejų metrų maitinimo laidu ir kombinuotu keturių metrų kabeliu su kištukais skydo sujungimas su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai kuris nors jungiklis įjungtas, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012868274055

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.55.041.1
Produkto svoris su vienetine pakuote: 16.45 kg

Specifinė nuoroda

MPN: A1.10.55.041.1
