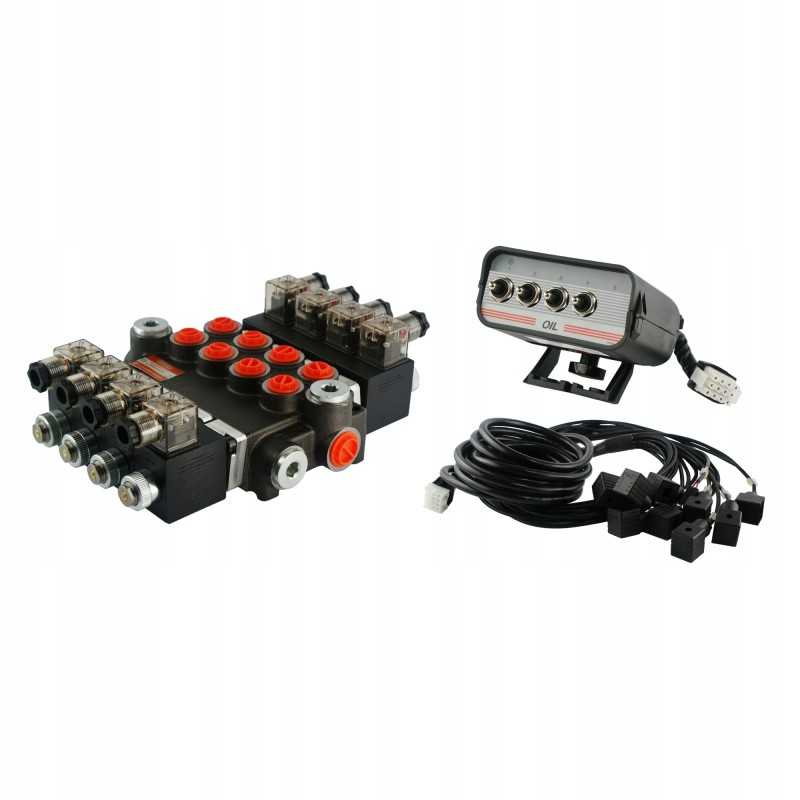

Hidraulinis skirstytuvas 4z50 4xa1 12v pan badestnost

Kodas 15012765924029

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 4 SEKCIJOS, 40L/min., ELEKTRINIU VALDYMU 12V SU VALDYMO PULTU IR KABELIO DYNAI Kolektoriaus gamyba:

Originalinė prekė Badestnost Bulgarija, simbolis: 04Z50 A ES3 12VDC G

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.62.004

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės hidraulinėse sistemose, statyba ir plačiai suprantama pramonė.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidraulinė sistema.

Skydas leidžia valdyti keturias elektra valdomo hidraulinio skirstytuvo sekcijas.

Kabelių rinkinys, leidžiantis skirstytuvą elektriškai prijungti prie valdymo pulto.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su laidų ir kištukų komplektu.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. .

Valdymo pavyzdys: keturios dvigubo veikimo pavaros.< p>

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė mova).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (produkto srautas tik į pirmąją ritę), pavaros stūmoklio strypas tęsiasi.

2 darbinė padėtis (produkto srautas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

----- --------- ------------------------------------------ --------- ------------------------------

Prisijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2" vidinis sriegis

Sekcijos (A1, A2) , A3, A4 , B1, B2, B3, B4: BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/ 2'

- ----------------------------------------- ---------- ------------------------------

Slėgio diapazonas:< p>

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamas slėgis prieš paleidžiant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo pokytis 30 Bar.

------------------- ----- ---------------------------------------------- ----- -----------------------

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, aukštas -kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

------------------ -------- ------------------------------------------- -------- -----

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROSIOS INFORMACIJOS VALDYMO SKYDELIS:

Visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.< p>

Kiekviena plokštė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai kuris nors jungiklis įjungtas, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią galima naudoti įjungti įspėjamąjį signalą (garsas, čiaupas) arba iškrovimo vožtuvo ritę (CETOP tipo skirstytuvai), galbūt siurblį įjungti per relę.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012765924029

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.041.1
Produkto svoris su vienetine pakuote: 11.95 kg

Specifinė nuoroda

MPN: A1.10.40.041.1
