Rinkinys auro lander atviram plaukiojančiam l 2000

Kodas 15012701697155

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

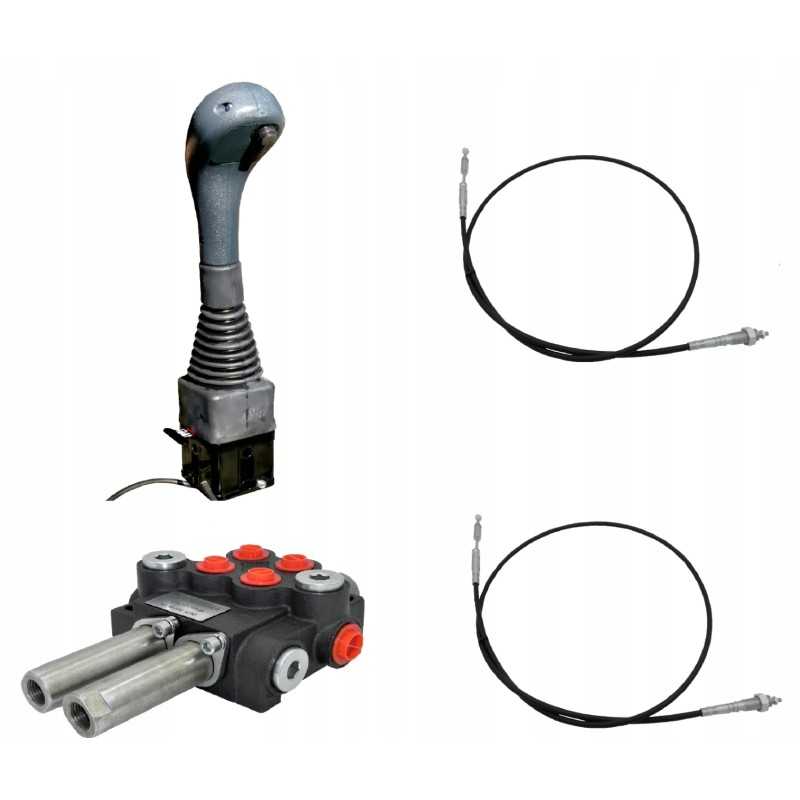

SEKCIJŲ HIDRAULINĖS RINKINYS 40L/min SU PLANDUOJAMA SEKCIJA Rinkinį sudaro:

rutulinis vairasvirtė su mygtuku

dvi 2 m ilgio linijos (galima keisti į 1 m, 1,5 m, 2 m, 3 m )

2 sekcijų hidraulinis skirstytuvas 40L/min su plūduriuojančia sekcija

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos hidraulinėse sistemose ir plačiai suprantama pramonė.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliniu būdu valdomi įtaisai, kurių hidraulinio siurblio našumas neviršija 40 l/min.

Taikymas TUR priekiniuose krautuvose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europoje gamina NIMCO.

Kabeliai:

Standartinis laido ilgis: 2m (tai mes siunčiame, nebent klientas nurodo kitaip).

Siūlai ant platintojo pusė: kabelio korpusas M16x1,5, kabelio raištis M6x1,5.

Vairasvirtės pusėje 14 mm skersmens rutulys.

Dviejų sekcijų hidraulinis skirstytuvas su slankiojančia sekcija :

Maksimalus srautas iki 40 l/min.

Vienpusių ir dvipusių cilindrų valdymas.

Rekomenduojama valdyti skirstytuvą laidais ir vairasvirte .

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2) ant spyruoklės, t.y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė nustatyta vertikaliai) stovi abiejų pavarų stūmoklių kotai – alyva teka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į priekį) išsikiša pirmosios pavaros stūmoklio kotas.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal) pirmosios pavaros stūmoklio kotas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižoje padėtyje į kairę) išsikiša antrosios pavaros stūmoklio strypas.

4 padėtis veikianti (vairasvirtės svirtis nustatyta įstrižoje padėtyje į dešinę), antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: tiekimas: 1/2'', grąžinimas: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1. 5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, visiškai pakeisti po 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Taip pat siūlome visą asortimentą galios hidraulika. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012701697155

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2OSP/L2/1P (2)

Specifinė nuoroda

MPN: Z2OSP/L2/1P (2)
