Platintojas hydr z80 a1 24v joy badestnost

Kodas 15012766283305

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

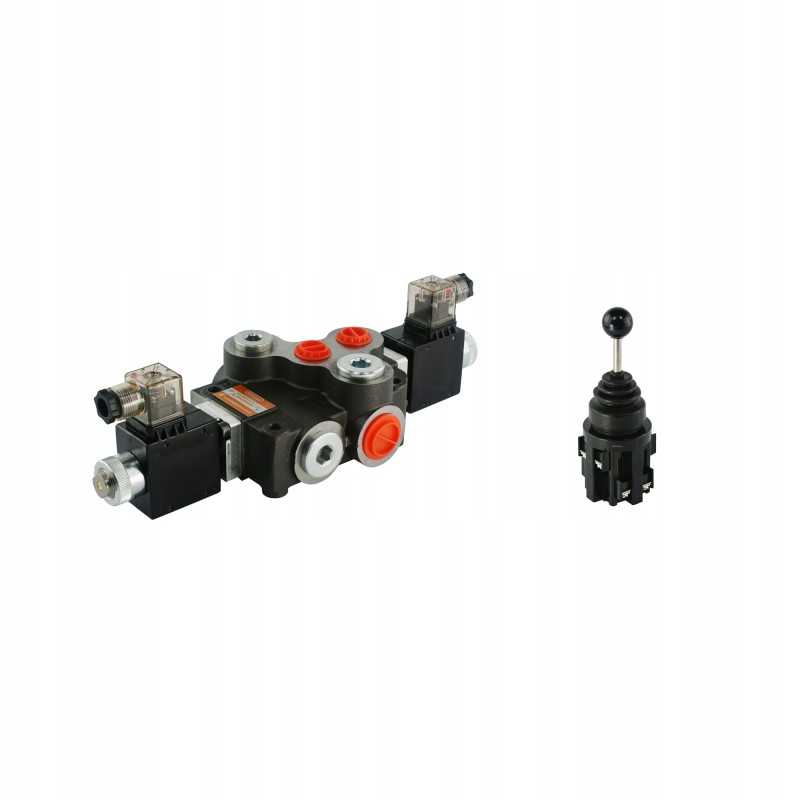

HIDRAULINIS DALYTUVAS, 1 SEKCIJA, 80L/min, ELEKTROS VALDYMAS 24V, KOMPLEKTUOSE SU VAIRAŠTE IR KIŠTUKAIS.Kolektoriaus gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, simbolis: Z80 A ES3 24VDC G, simbolis: 1.10.55.011.1

Vairasvirtės gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.61.010

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi sekcijas elektra valdomame hidraulinis skirstytuvas.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, 2 elektros kištukai ir vairasvirtė.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l /min.

Valdymo pavyzdys: dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių slankiklis (1 – 0 – 2), spyruoklinis, t.y., atjungus maitinimą, pats grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžti į baką (T): BSP 3/4 '' vidinis sriegis

Išėjimas į sekcijas (A, B): BSP 1/2 vidinis sriegis ''

Serijos jungtis (N): BSP 3/4 vidinis sriegis“

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

< p/>Perpildymo vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar.

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, visiškai pakeisti iki 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROJI INFORMACIJA VAIRESPAS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

< p/>4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas< p>

Veikimas: mono stabilus (be skląsčio)

Darbinių padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova talpa: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2, 2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGE

Darbo temperatūra: -20...50°C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766283305

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.55.011.1
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: A1.10.55.011.1
