Platintojas jis 2p40 k16 j 1p kamuoliukai l1 5m badestnost

Kodas 15013045000099

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

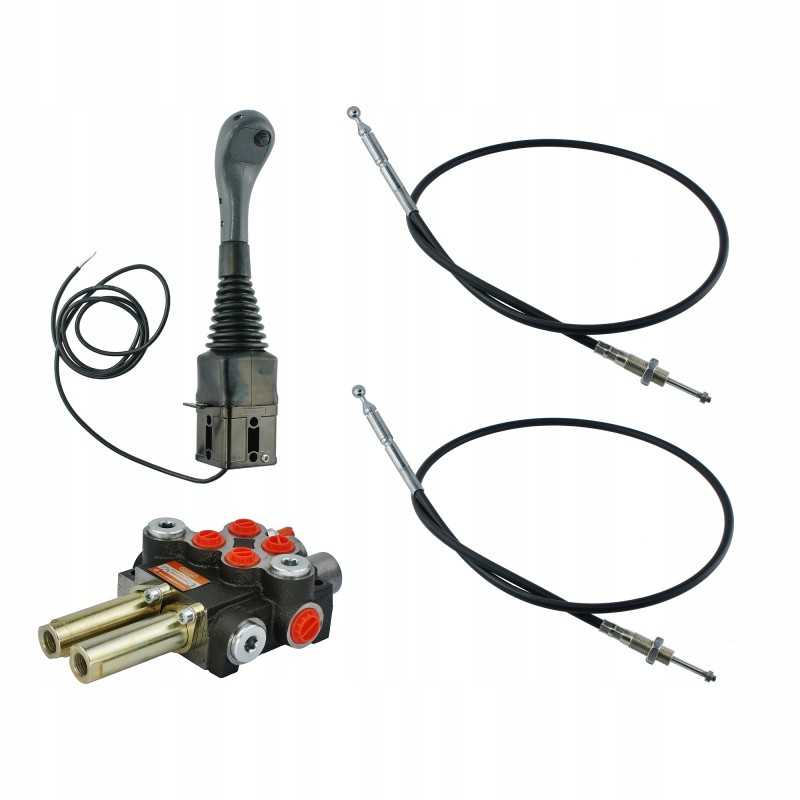

SEKCIJŲ HIDRAULINIS RINKINYS 40L/minRinkinio sudėtis:

rutulinis vairasvirtė su vienu mygtuku

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L/min su viena plaukiojanti sekcija

Gamyba:

Originalus prekės ženklo „Badestnost“ produktas, simbolis: 1.25.00.002.22

Taikymas:

Turi plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Pritaikytas traktoriams ir mašinoms su atvira hidrauline sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai, statybinės mašinos , krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Taikymas TUR frontaliniuose krautuvuose:

Naudojama plūduriuojanti sekcija, dar vadinama laisvu srautu, tarp kitų, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo mentės.

Idealiai tinka valdyti dvi dalis posūkyje, pakelti rėmą ir nuolydį kastuvo, traktoriuose, kuriuose hidraulinio siurblio efektyvumas ne didesnis kaip 40 l/min, įskaitant:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245 , 8011 MF 235, 255 ir kt.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių< pavarų valdymas (nuotr.). p>

Bendroji informacija:

Vairasvirtės valdymas suteikia daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra papildomas mygtukas ir elektros laidų išvestis, leidžianti naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krautuvą, krokodilą ar ryšulių griebtuvą.

Vidinis konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Itališkos gamybos INDEMAR.

Kabeliai:

Kabelių ilgis komplekte: 1,5m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelių raištis M6x1< p>

Vairasvirtės pusėje 14 mm skersmens rutulys

Pagamintas Lenkijoje, skirtas Hydrolider Polska.

DVIEJŲ SEKCIJŲ HIDRAULINIS SKLYTUVAS: Maksimalus srautas aukštyn iki 40l/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Bulgarų gamyba Badestnost.

Valdymas:

Pirmoji sekcija, trijų padėčių slankiklis (1 - 0 - 2 ), spyruoklinis , t. y. grįžta į neutralią padėtį (0), jei laidas atsilaisvino.

Neutrali padėtis 0 (trosas atsilaisvinęs), cilindro stūmoklio kotas stovi – alyva eina į perpildymą.

1 darbinė padėtis ( trosas traukia slankiklį), cilindro stūmoklio strypas išsitiesia.

2 darbo padėtis (trosas stumia slankiklį), cilindro stūmoklio kotas įsitraukia.

Antroji sekcija, keturių padėčių slankiklis (1 - 0 - 2 - 3), trys padėtys (1 - 0) - 2) ant spyruoklės (ji grįžta į 0 padėtį savaime), slankioji padėtis (3) ant skląsčio ( slankiklis sustoja slankiojoje padėtyje).

Neutrali padėtis 0 (trosas atsilaisvinęs), cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio strypas išsitiesia.

2 darbinė padėtis (trosas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Slankioji padėtis 3 su fiksatoriumi (lynas stumia slankiklį iki galo kiek įmanoma į priekį), cilindro stūmoklio strypas veikia laisvai, laisvai tęsiasi ir įsitraukia, veikiamas jėgų.< p>

Sujungimas:

Korpuso vidiniai sriegiai: tiekimas: 1/2 '', grąžinimas: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklis antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Didžiausias tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Didžiausias sekcija slėgis: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuoti, pilnai apsisukti 30 barais

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013045000099

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.25.00.002.22
Produkto svoris su vienetine pakuote: 7.516 kg

Specifinė nuoroda

MPN: A1.25.00.002.22
