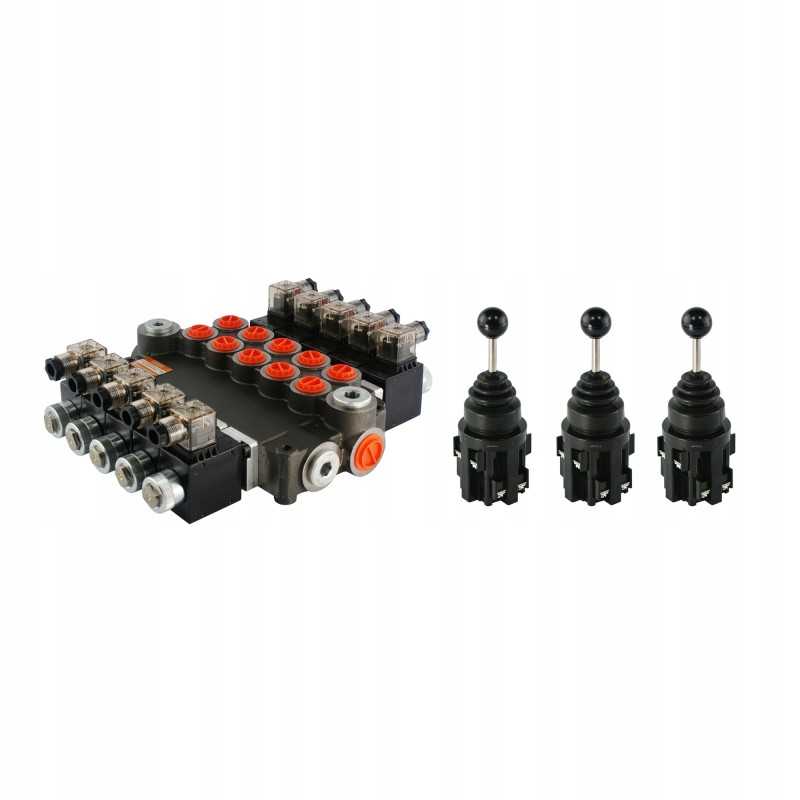

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z80, ELEKTROS VALDYMAS 12V, KOMPLEKTUOSE SU VAIRUVĖLĖMIS IR KIŠTUKAIS Kolektoriaus gamyba:

Originali prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 05Z80 A ES3 12V.1.01, simbolis 12V.1.05 .1

Vairasvirtės gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.61.010

Taikymas:

Jis plačiai naudojamas naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai , statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė arba svirties manipuliatorius leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, 10 elektros kištukų ir 3 vairasvirtės.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: penkios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t.y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP vidinis sriegis 1/2''

Grįžimas į baką (T1, T2): BSP vidinis sriegis 3/4''

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Nustatoma tiksliam slėgio matavimą rasite skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimas 30Bar .

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROJI INFORMACIJA VAISLAS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Veikimas: mono stabilus (be skląsčio)

Darbinių padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova talpa: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2, 2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGE

Darbo temperatūra: -20...50°C
