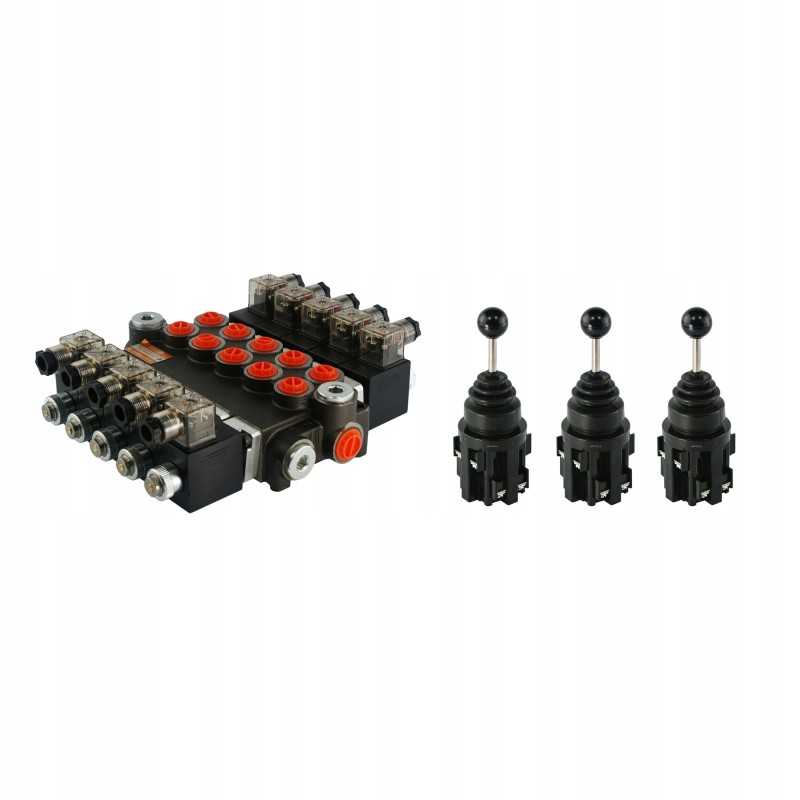

Hidro skirstytuvas 5z50 5xa1 24v 3xjoy badestnost

Kodas 15012766094064

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 5 SEKCIJOS, 40L/min, ELEKTROS VALDYMAS 24V, KOMPLEKTUOTE SU VAIRUVĖLĖMIS IR KIŠTUKAIS.Kolektoriaus gamyba:

Originalinis prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 05Z50 A ES3,24V ADC : 1.10.45.052.1

Vairasvirtės gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.61.010

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje ir miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi dalis valdomas hidraulinis skirstytuvas.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, 10 elektros kištukų ir 3 vairasvirtės.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: penki dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas :

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutralią padėtį po to, kai atjungiamas maitinimas. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2 colio vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui: 180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite Manometrai – matavimo rinkinių sekcija

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimas 30bar .

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROJI INFORMACIJA VAISLAS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Veikimas: Monostabilus (be skląsčio)

Darbinių padėčių kiekis: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGE

Darbo temperatūra: -20...50°C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766094064

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.45.052.1
Produkto svoris su vienetine pakuote: 13.5 kg

Specifinė nuoroda

MPN: A1.10.45.052.1
