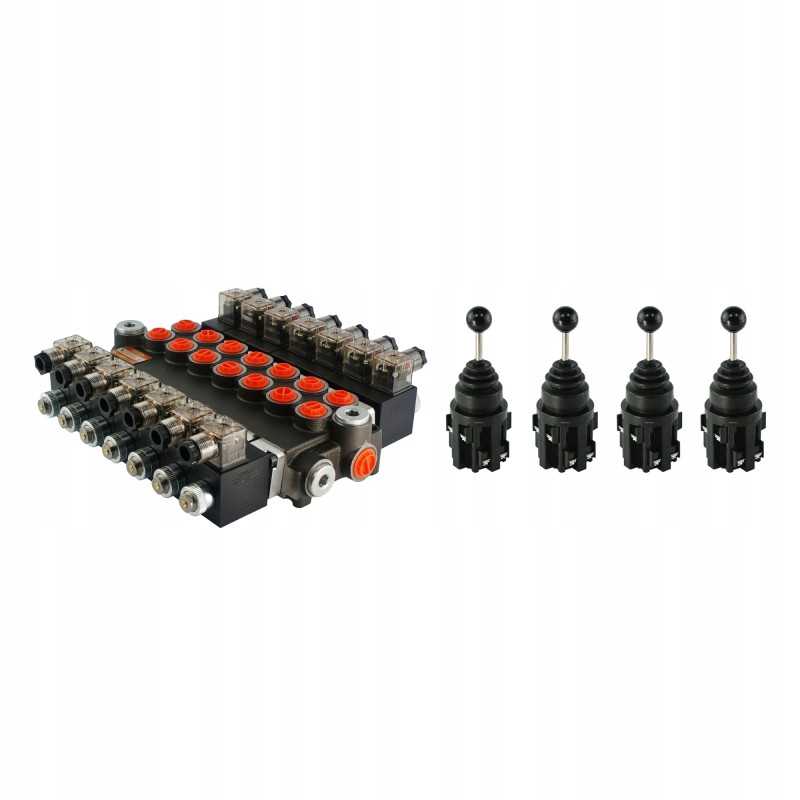

Skirstytuvas hydr 7z50 7xa1 12v 4xjoy badestnost

Kodas 15012765923851

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z50, ELEKTROS VALDYMAS 12V, KOMPLEKTUOSE SU VAIRUVĖLĖMIS IR KIŠTUKAIS Kolektoriaus gamyba:

Originalinis prekės ženklo Badestnost Bulgaria gaminys, simbolis: 07Z50 A ES3 12VDC01, simbolis:41VDC0..07 1

Gamybos vairasvirtė:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.61.010

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statyba mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

Techniniai duomenys:

Komplektą sudaro skirstytuvas ir 14 elektros kištukų bei 4 vairasvirtės.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: septynios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t.y., atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2 colio vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2 colio vidinis sriegis

Sekcijos (A1, A2, A3, A4, A5, A6, A7 B1, B2, B3, B4, B5, B6, B7): BSP vidinis sriegis 3/8 ''

Nuoseklioji jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant, rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio įsijungimo galimybė. reguliavimas, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROJI INFORMACIJA JOYSTICK: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Veikimas: Monostabilus (be skląsčio)

Darbinių padėčių kiekis: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGE

Darbo temperatūra: -20...50°C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012765923851

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.072.1

Specifinė nuoroda

MPN: A1.10.40.072.1
