Atviro krautuvo komplektas, 3 sekcijų, l 1500

Kodas 15012710136291

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

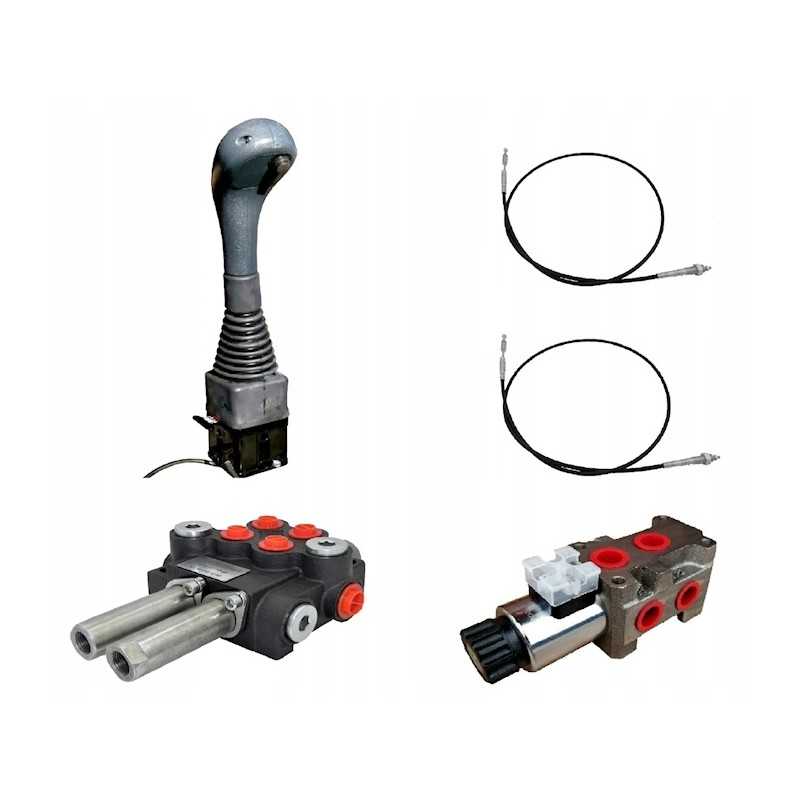

SEKCIJŲ HIDRAULINIS RINKINYS 40L/minRinkinio sudėtis:

rutulinis vairasvirtė su mygtuku

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L/min

Solenoidinis vožtuvas 6/2 50L/min 12V

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninėms mašinoms ir kitiems hidrauliškai valdomiems įrenginiams, kur hidraulinio siurblio efektyvumas neviršija 40 l/min.

Taikymas TUR priekiniuose krautuvose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europinės gamybos NIMCO.

Kabeliai:

Standartinis laido ilgis: 1,5m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1. 5.

14 mm skersmens rutulys vairasvirtės pusėje.

Dviejų sekcijų hidraulinis skirstytuvas:

Maksimalus srautas iki 40 l/min.

Cilindro valdymas vienpusis ir dvipusis.

Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Valdymas:

Abu trys padėties slankikliai (1 - 0 - 2), spyruokliniai, t. y. jie patys grįžta į neutralią padėtį, jei laidas yra laisvas.

0 padėtis yra neutrali (laidas laisvas), cilindras stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį) išsikiša cilindro stūmoklio kotas.

2 darbo padėtis (trosas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: maitinimas: 1/2'', grįžtamasis: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Gamykloje nustatytas 175 barų perpildymo vožtuvas.

Galimybė savarankiškai reguliuotis, visiškai pakeisti po 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: - Nuo 40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama alyvos pagrindu pagaminta hidraulinė alyva, pvz., HL 32 arba HL 46

Solenoidinis vožtuvas 6/2 trečiajai sekcijai:

Maksimalus srautas iki 50L/min

Maitinimas: 12V

Valdymas:

Dviejų padėčių slankiklis ant spyruoklės, t.y., atjungus maitinimą, jis pats grįžta į neutralią padėtį.

Slankiklio veikimo principas:

1 padėtis (maitinimas) srovė į ritę atjungta) galimybė valdyti cilindrą Nr.1.

2 padėtis (srovės tiekimas į ritę atidarytas) nėra galimybės valdyti cilindrą Nr.1, bet galimybė valdyti cilindrą Nr. 2.

Jungtis:

Vidinės sriegiai korpuse:

Tiekimo jungties prievadas: 1/2''

Grąžinimo jungties prievadas : 1/2''

Prijungimo prievadų sekcijos: 1/2''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 210 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 250 Bar

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Mūsų pasiūlyme mes taip pat turi visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012710136291

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2O/L1.5/1P+6/2 (2)

Specifinė nuoroda

MPN: Z2O/L1.5/1P+6/2 (2)
