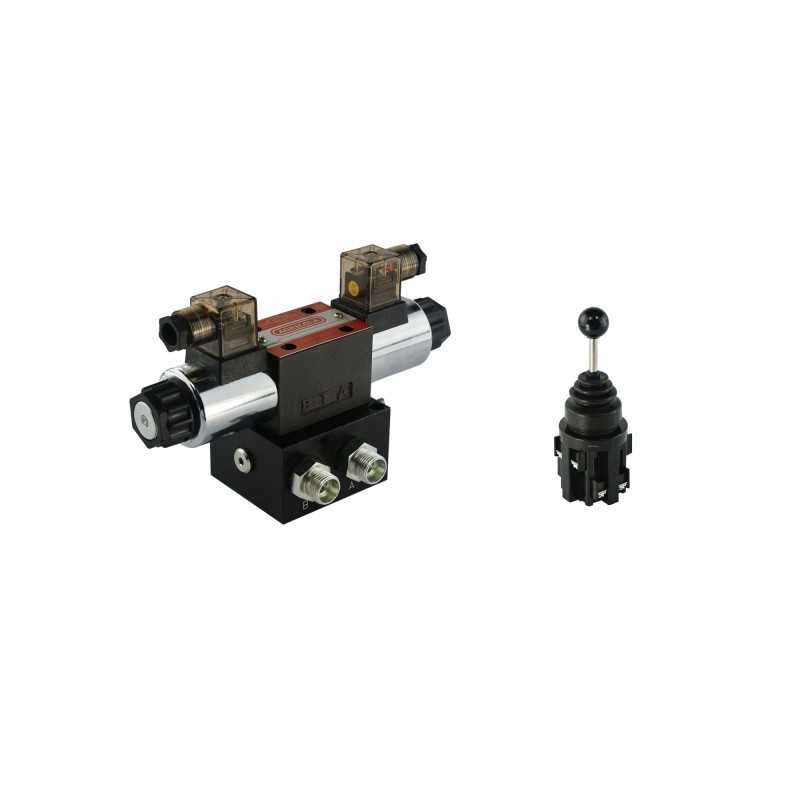

Cetop 3 ng6 1s 12v joy g hidroliderio skirstytuvas

Kodas 15013353520268

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS DISTRIBUTORCETOP 03 NG6 ELEKTRIKAI VALDYMAS 12V SU VAIRAŠTUKU IR KIŠTUMUGamyba:

Originalinis Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.60.012

Taikymas

>Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve .

Techniniai duomenys:

Komplektą sudaro: skirstytuvo plokštė, skirstytuvas, 12DC elektros kištukų rinkinys, jungčių rinkinys su M18x1.5 išėjimu ir vairasvirte.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.< p>

Valdymo pavyzdys: dvigubo veikimo pavara.

Medžiaga:

Skirstytuvo korpusas ir plienas slankiklis, elektros kištukai ir plastikinės priveržimo veržlės, plieninis blokas, priklausomai nuo partijos arba aliuminio, plastikinė vairasvirtė.

BENDROSIOS INFORMACIJOS PLATINTUVAS: Valdymas:

Trijų padėčių slankiklis (1 - 0 - 2), spyruoklinis, t.y. atjungęs maitinimo srovę, pats grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) pavaros stūmoklio strypas išsitiesia.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Srovė:

Galia tiekti nuolatinę srovę (DC) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 3/8'' vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 3/8'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP 3/8 vidinis sriegis ''

Serijos jungtis (N): BSP 3/8 vidinis sriegis'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas 175 baras

Savarankiško reguliavimo galimybė, pilnas apsisukimas 30 barais

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

< p/>Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROJI INFORMACIJA VARAŠTIS: Turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

< p/>4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas< p>

Veikimas: mono stabilus (be skląsčio)

Darbinių padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova talpa: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2, 2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGA

Darbo temperatūra: -20....50°C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad buvo lengva juos surinkti pačiam. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013353520268

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.012

Specifinė nuoroda

MPN: A1.10.60.012
