Skirstyklė ant 2q952e joy 2p wid link 1m galtech

Kodas 15013049140766

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

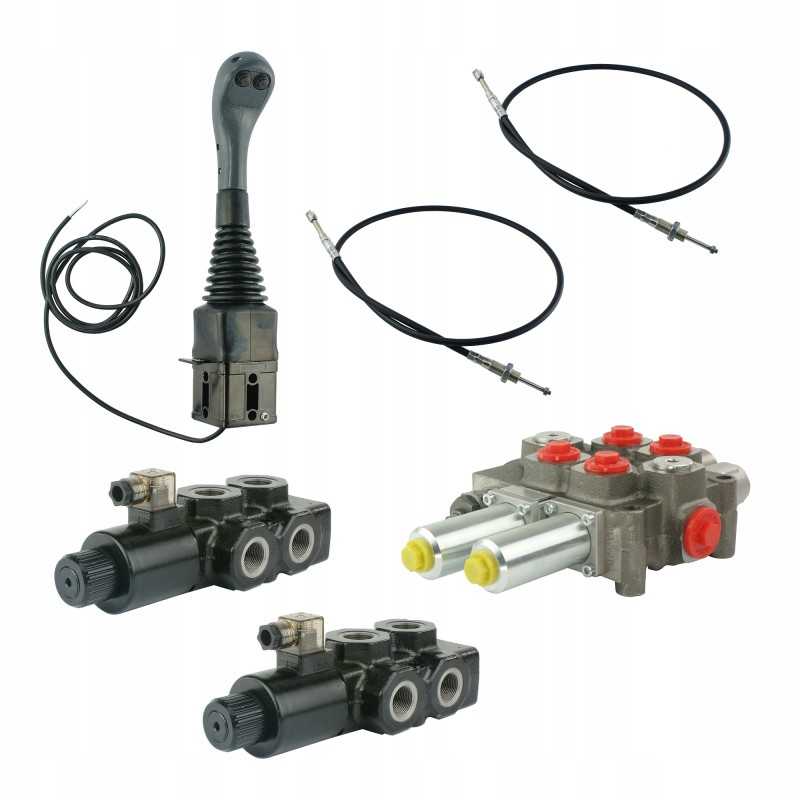

SEKCIJŲ HIDRAULINĖS RINKINYS 120L/minRinkinio sudėtis:

šakės vairasvirtė su dviem mygtukais

dvi 1 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 120L/min

2x solenoidinis vožtuvas 6/2 3 ir 4 sekcijoms (greiferis, krokodilas)

Gamyba:

Originalinis „Galtech“ prekės ženklo produktas, simbolis: 004-01-25. 1

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Pritaikytas traktoriams ir mašinoms su atvira hidraulinė sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai, statybinės mašinos , krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Taikymas TUR frontaliniuose krautuvose:

Idealiai tinka dviejų sekcijų valdymui posūkyje, kėlimui rėmas ir kastuvo nuolydis, traktoriuose, kuriuose hidraulinio siurblio našumas neviršija 120L/min.

Pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra du papildomi mygtukai ir elektros laidų išvestis, leidžianti naudoti du solenoidinius vožtuvus, kurie valdys papildomą 3 ir 4 sekciją, pvz., TUR krautuvėlyje su krokodilu ar rulonų griebtuvu.

Aliuminis. konstrukciniai elementai viduje, korpusas pagamintas iš tvirto plastiko . Itališkos gamybos INDEMAR.

Kabeliai:

Kabelių ilgis komplekte: 1m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje šakės su 6 mm kaiščio skyle

Pagamintos Lenkijoje, skirtos Hydrolider Polska.

DVIEJI SEKCIJŲ HIDRAULINIS SKLYTUVAS: Sukurtas atviroms sistemoms su laisvas alyvos srautas. Maksimalus srautas iki 120L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Italų gamybos Galtech

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2), ant spyruoklės, t.y. atsilaisvinus trosui, jie patys grįžta į neutralią padėtį.

0 padėtis neutrali (trosas laisvas) stovi cilindro stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (trosas traukia slankiklį) išsitraukia stūmoklio koto cilindras.

2 darbo padėtis (trosas stumia slankiklį), cilindro stūmoklio kotas įsitraukia.

Prijungimas:

Vidiniai sriegiai korpuse: maitinimas: 3/4 '', grįžtamasis: 3/4'', sekcijos: 3/4''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Vidinis slankiklio antgalio sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 25 barai

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

SOLENOIDINIAI VOŽTUVIAI 6/2 TREČIAMS IR KETVIRTAMS SKYRIUS: maksimalus srautas iki 140 l/min

Korpuso vidiniai sriegiai: BSP 3/4'

Maksimalus slėgis: 315 barų

Itališka produkcija Walvoil

Solenoidinis vožtuvas yra prijungtas prie vienos iš dviejų kolektoriaus sekcijų, padvigubinant jį. Elektra valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuve tai gali būti išlyginamieji (pakreipiami) cilindrai ir griebtuvai arba krokodilo cilindrai. Praktikoje vairasvirtės judesys nepaspaudus mygtuko valdo pavaros mechanizmo polinkį, o paspaudus mygtuką valdiklis persijungia į griebtuvo arba krokodilo uždarymą ir atidarymą.

2 - padėties slankiklis ant spyruoklės, t. y. atjungus srovę į ritę, ji pati grįžta į neutralią padėtį.

1 slankiklio padėtis (nepaspaustas vairasvirtės mygtukas) – 1 cilindro valdymas .

2 slankiklio padėtis (nuspaustas vairasvirtės mygtukas) – 2 cilindro valdymas.

Prekė detaliau

Prekės ženklas Galtech

Kodas 15013049140766

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.25.26.004.1
Produkto svoris su vienetine pakuote: 24.72 kg

Specifinė nuoroda

MPN: A1.25.26.004.1
