Komplektas auroch loader, 3 sekcijų, stūmoklis l 2000

Kodas 15012726753477

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

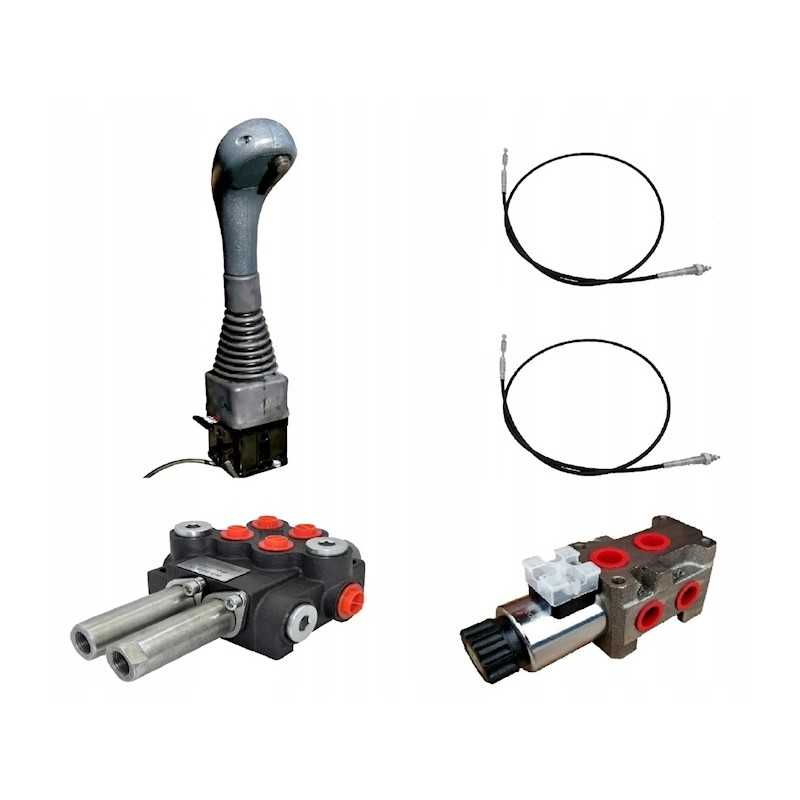

SEKCIJŲ HIDRAULINIS RINKINYS 40L/min SU SIURBLIO SKYRIU Rinkinio sudėtis:

rutulinis vairasvirtė su mygtuku

dvi 2 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L/min. su stūmoklio dalimi

Elektro vožtuvas 6/2 50L/min 12V

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir hidraulinėse sistemose plačiai suprantama pramonė.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kt. hidrauliškai valdomi įtaisai, kurių hidraulinio siurblio našumas neviršija 40 l/min.

Taikymas TUR priekiniuose krautuvose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europoje gamina NIMCO.

Kabeliai:

Standartinis laido ilgis: 2m (tai mes siunčiame, nebent klientas nurodo kitaip).

Siūlai ant platintojo pusė: kabelio korpusas M16x1,5, kabelio raištis M6x1,5.

Vairasvirtės pusėje 14 mm skersmens rutulys.

Dviejų sekcijų hidraulinis skirstytuvas:

Maksimalus srautas iki 40 l/min.< p>

Vienpusių cilindrų valdymas.

Rekomenduojamas skirstytuvo valdymas kabeliais ir vairasvirte.

Valdymas:

Abu slankikliai turi tris padėtis (1–0–2) ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei laidas atsilaisvina.

Padėtis. 0 yra neutrali (trosas atsilaisvinęs), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas tęsiasi.< p>

2 darbinė padėtis (kabelis stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Korpuso vidiniai sriegiai: tiekimas: 1/2' ', grąžinimas: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5

Vidinis sriegis slankiklio antgalio dalis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuotis, visiškai pakeisti po 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu , pvz., HL 32 arba HL 46

Solenoidinis vožtuvas 6/2 trečiajai sekcijai:

Maksimalus srautas iki 50L/min

Maitinimas: 12V< p>

Valdymas:

Dviejų padėčių slankiklis ant spyruoklės, t. y. atjungus maitinimą, ji pati grįžta į neutralią padėtį.

Slankiklio principas veikimas:

1 padėtis (srovės tiekimas į ritę atjungtas), galimybė valdyti cilindrą Nr.1.

2 padėtis (srovės tiekimas į ritę atidarytas), nėra galimybės valdymo cilindras Nr.1, bet galimybė valdyti cilindrą Nr. 2.

Jungtis:

Vidinės sriegiai korpuse:

Tiekimo jungties prievadas: 1/2''

Grąžinimo jungties prievadas : 1/2''

Prijungimo prievadų sekcijos: 1/2''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 210 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 250 Bar

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Mūsų pasiūlyme mes taip pat turi visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012726753477

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2ON/L2/1P+6/2

Specifinė nuoroda

MPN: Z2ON/L2/1P+6/2
