Rinkinys auroch loader 3 sekcijų plaukiojantis l 1500

Kodas 15012721512930

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

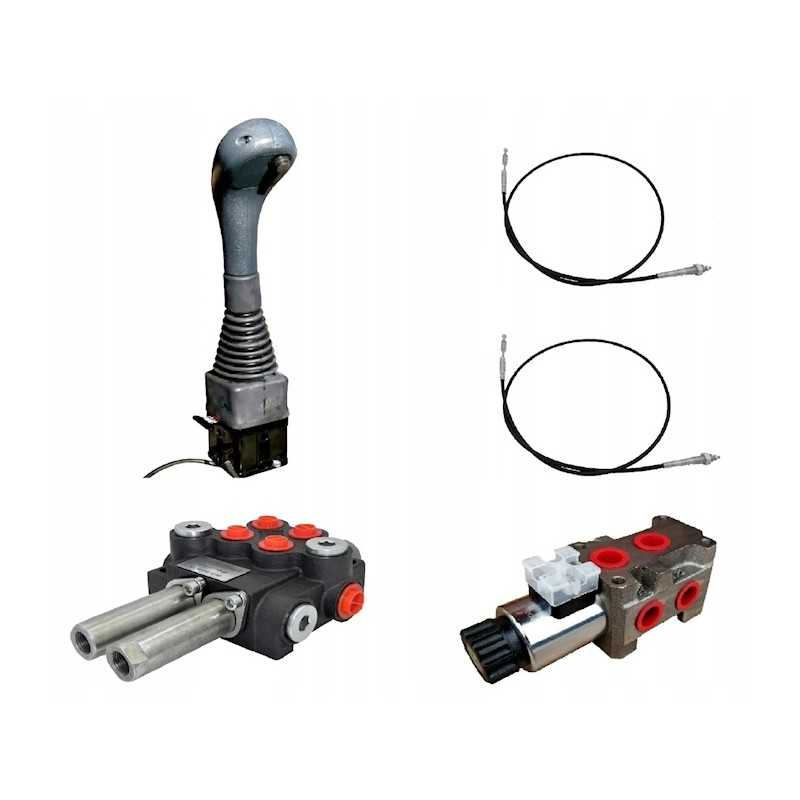

SEKCIJŲ HIDRAULINIS RINKINYS 40L/min SU plūduriuojančia SEKCIJA Rinkinio sudėtis:

rutulinis vairasvirtė su mygtuku

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L / min su plūduriuojančia sekcija

solenoidinis vožtuvas 6/2 50L/min 12V

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyba ir plačiai suprantama pramonė.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės hidrauliškai valdomos mašinos ir kiti įrenginiai, kurių hidraulinio siurblio našumas neviršija 40 l/min.

Taikymas TUR frontaliniuose krautuvuose:

Įrodyta daugelyje traktorių modelių, įskaitant: :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235 ir kt., Rinkinys valdo dvi TUR priekinio krautuvo sekcijas, t. y. pakeliamas rėmas ir pakreipiamas kastuvas.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas:

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Mechanizmas, leidžiantis blokuoti vairastinės rankenos judesius, žymiai padidina operatoriaus ir žmonių, kurie gali būti šalia mašinos, saugumą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi papildomą mygtuką ir elektros laidų išvestį, leidžiantį ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas iš tvirto plastiko. Galimybės valdyti naudojant saugos mygtuką blokavimas. Europos gamybos NIMCO.

Nuorodos:

Standartinis kabelių ilgis: 1,5 m (tai mes siunčiame, nebent klientas nurodo kitaip).

Temos ant skirstytuvo pusė: kabelio korpusas M16x1,5, kabelio raištis M6x1,5.

Vairasvirtės pusėje 14 mm skersmens rutulys.

Dviejų sekcijų hidraulinis skirstytuvas:< p>

Maksimalus srautas iki 40 l/min.

Vienpusių ir dvipusių cilindrų valdymas.

Rekomenduojama valdyti skirstytuvą laidais ir vairasvirte.< p>

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2) ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei laidas atsilaisvina.

0 padėtis yra neutrali (trosas laisvas), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindras stūmoklio strypas išsitiesia.

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio kotas atsitraukia.

Jungtis:

Korpuso vidiniai sriegiai: tiekimas: 1/2'', grįžtamasis: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Savarankinio reguliavimo galimybė, visas apsisukimas keičiamas 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

6/2 solenoidinis vožtuvas trečiajai sekcijai:

Maksimalus srautas iki 50 l/min.

< p />Maitinimas: 12V

Valdymas:

Dviejų padėčių slankiklis ant spyruoklės, t.y. atjungus maitinimą grįžta į neutralią padėtį.

Slankiklio veikimo principas:< p>

1 padėtis (srovės tiekimas į ritę nutrauktas), galima valdyti cilindrą Nr.1.

2 padėtis (srovės tiekimas į ritę yra atidarytas), neįmanoma valdyti cilindro Nr.1, bet galima valdyti cilindrą Nr. 2.

Jungtis:

Vidinės sriegiai korpuse:

Tiekimo jungties prievadas: 1/2''

Grąžinimo jungties prievadas : 1/2''

Prijungimo prievadų sekcijos: 1/2''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 210 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 250 Bar

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Mūsų pasiūlyme mes taip pat turi visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012721512930

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Z2OSP/L1.5/1P+6/2

Specifinė nuoroda

MPN: Z2OSP/L1.5/1P+6/2
