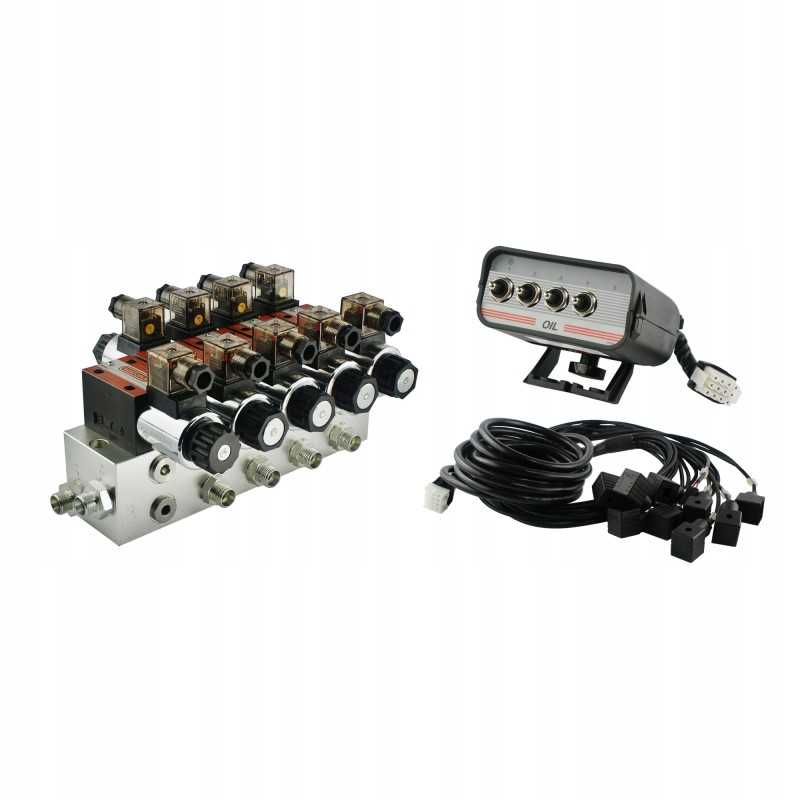

Cetop ng6 4s 12v p ha 4xe hidroliderio skirstytuvas

Kodas 15012774926857

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DISTRIBUTORCETOP 03 NG6 ELEKTRINIU VALDYMAS 12V KOMPLEKTUOSE SU PLOKŠTU IR KABELIŲ LAIKŠTUGamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10/>Taikymasp.60. >

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai , aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Pyvelė leidžia valdyti starto sekciją ir keturias darbo dalis elektra valdomas CETOP tipo hidraulinis skirstytuvas. Kabelių rinkinys, leidžiantis sujungti visas kolektoriaus dalis su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro: vožtuvo blokas, reljefo sekcija, keturi kolektoriai, jungčių rinkinys su M18x1.5 išėjimu ir skydiniu valdymo bloku su laidų pynėmis.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: keturi dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės tvirtinimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos, plastikinė plokštė.

< p/>BENDROSIOS DALYKLIO SAVYBĖS:

Veikimo principas:

Skirstytuvas turi vieną startinę ir keturias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės sekcijos.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas elektrinis signalas, siunčiamas į darbo sekciją, vienu metu pasiektų pradinę sekciją.

Valdymas:

Paleidimo sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t. y. atjungus maitinimą, grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Padėtis 0 neutrali (srovės tiekimas į spiralė nupjauta), neįmanoma pasiekti spaudimo darbinėse sekcijose.

1 darbo padėtis (produkto tiekimas į ritę atidarytas) leidžia gauti slėgį darbo sekcijose.

Darbo sekcijos slankiklis, trijų padėčių (1 - 0 - 2), spyruoklinis, t.y., atjungus maitinimą, grįžta į neutralią padėtį pats.

Slankiklio veikimo principas:< p>

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva patenka į perpildymą.

1 darbo padėtis (produkto tiekimas tik į pirmoji ritė), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (produkto tiekimas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra hidraulinės sistemos diagramos, iš viršaus paleidimo sekcijos schema, o žemiau darbo sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Sujungimas (vidiniai sriegiai korpuse):

Patiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 1 vidinis sriegis /2''

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP 3/8'' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

< p/>Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C< p>

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROSIOS VALDYMO SKYDELIO SAVYBĖS:

Visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0 -2) be skląsčio.

Kiekviena skydelis parduodamas su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 5 m, 7 m arba 9 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Įjungus bet kurį jungiklį, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kuri gali būti naudojamas įspėjamajam signalui įjungti.(garso signalas, švyturėlis) arba apsauginio vožtuvo ritė (CETOP tipo skirstytuvai), galbūt siurbliui įjungti per relę.

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų lengva surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012774926857

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.041

Specifinė nuoroda

MPN: A1.10.60.041
