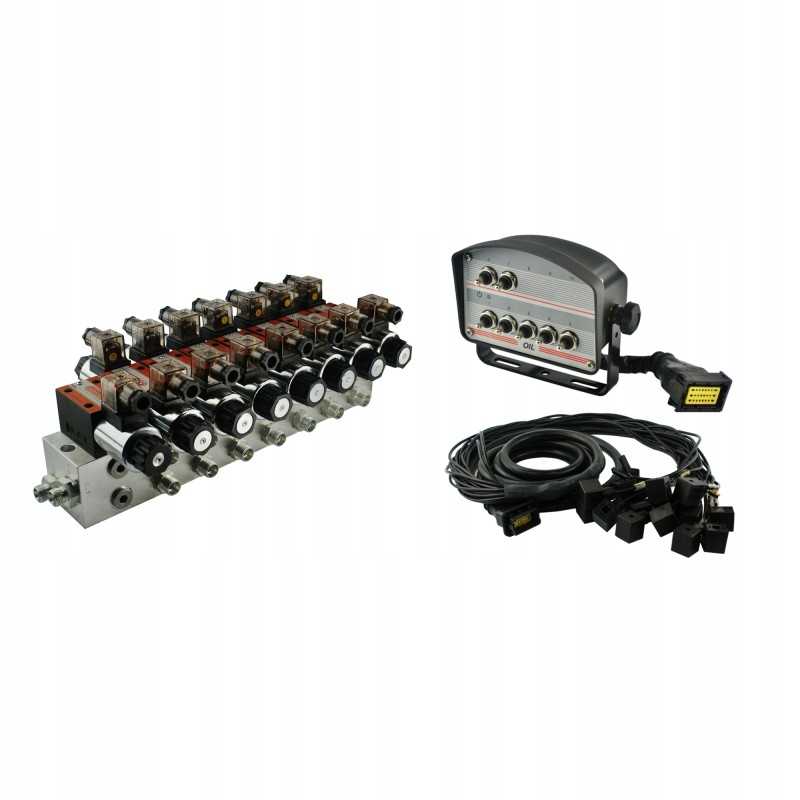

Cetop ng6 7s 24v p ha 7xe hidroliderio skirstytuvas

Kodas 15013052482098

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DISTRIBUTORCETOP 03 NG6 ELEKTRIKAI VALDYMAS 24V KOMPLEKTAS SU PLOKŠTU IR KABELIO LAIKŠTUGamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10.7/1p. >

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai , aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Pyvelė leidžia valdyti starto sekciją ir septynias darbo dalis CETOP elektra valdomas hidraulinis skirstytuvas. Kabelių rinkinys, leidžiantis elektra sujungti visas skirstytuvo dalis su valdymo skydeliu.

Techniniai duomenys:

Komplektą sudaro:

vožtuvų blokas

iškrovimo sekcija

septyni skirstytuvai

jungčių rinkinys su M18x1.5 išėjimu

valdymo skydelis su laidų pynėmis

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: septyni dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plienas slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos, plastikinis skydas.

BENDROSIOS DALYTUVO SAVYBĖS: Veikimo principas:

Skirstytuvas turi vieną pradžios sekcija ir septynios darbo sekcijos. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės sekcijos.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas elektrinis signalas, siunčiamas į darbo sekciją, vienu metu pasiektų pradinę sekciją.

Valdymas:

Paleidimo sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t. y. atjungus maitinimą, grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Padėtis 0 neutrali (srovės tiekimas į atjungta ritė) neįmanoma gauti spaudimo darbinėms sekcijoms.

1 darbo padėtis (maitinimas į ritę atidarytas) leidžia gauti spaudimą darbinėms sekcijoms.

Darbinė padėtis sekcijos slankiklis turi tris pozicijas (1 - 0 - 2), ant spyruoklės, t.y. atjungus maitinimą grįžta į neutralią padėtį.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas abiem ritėms nutrauktas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei), pavara stūmoklio strypas išsitraukia.

2 darbo padėtis (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės diagramos, iš viršaus schema pradžios sekcija ir žemiau darbo sekcijų schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

< p/>Prijungimas (vidiniai sriegiai korpuse ):

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP vidinis sriegis 1/2''

Sekcijos (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): BSP 3/8' vidinis sriegis '

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymas vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 barais

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROSIOS VALDYMO SKYDELIO SAVYBĖS: Visi aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be fiksatorius.

Kiekviena skydelis parduodamas su dviejų metrų maitinimo laidu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 5 m, 7 m arba 9 m ilgio laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Įjungus bet kurį jungiklį, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kuri gali būti naudojamas įspėjamajam signalui įjungti.(garso signalas, švyturėlis) arba apsauginio vožtuvo ritė (CETOP tipo skirstytuvai), galbūt siurbliui įjungti per relę.

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų lengva surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013052482098

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.071
Produkto svoris su vienetine pakuote: 28.472 kg

Specifinė nuoroda

MPN: A1.10.65.071
