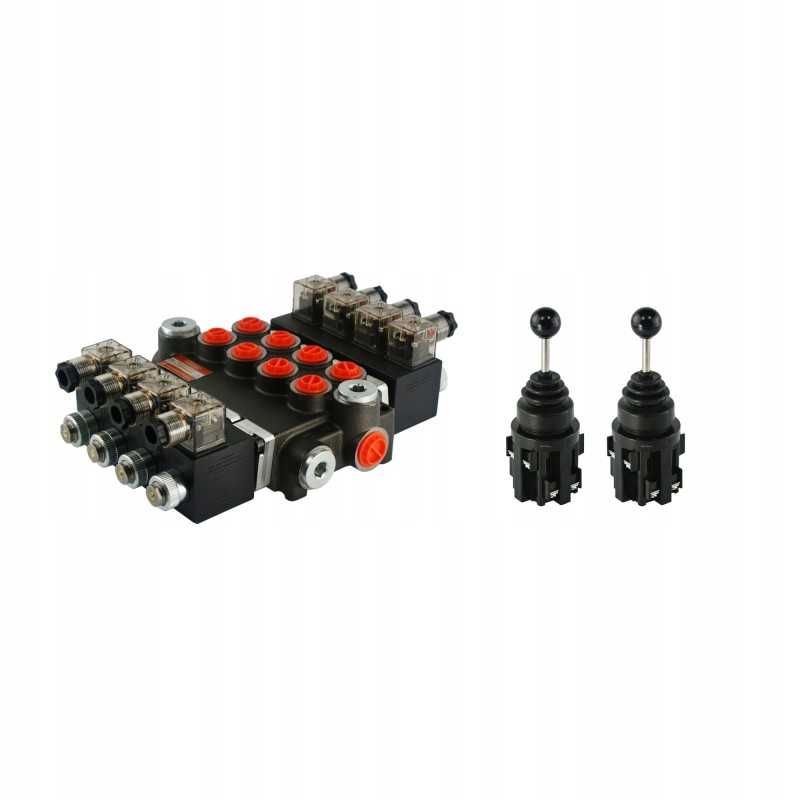

Hidro skirstytuvas 4z50 4xa1 12v 2xjoy badestnost

Kodas 15012774876755

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z50, ELEKTRIKAI VALDYMAS 12V, KOMPLEKTUOSE SU VAIRUVĖLĖMIS IR KIŠTUKUDiverterio gamyba:

Originalus gaminys Badestnost Bulgarija, simbolis: 04Z50 A ES3 12VDC G

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.61.010

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir hidraulinėse sistemose plačiai suprantama pramonė.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su Hidraulinė sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi elektra valdomo hidraulinio skirstytuvo sekcijas.

Techniniai duomenys:

Į komplektą įeina skirstytuvas, 8 elektros kištukai ir 2 vairasvirtės.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: keturi dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (produkto srautas tik į pirmąją ritę), pavaros stūmoklio strypas tęsiasi.

2 darbinė padėtis (produkto srautas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.

-- --------- ------------------------------------------ --------- --------------------

Prijungimas:

Maitinimas iš siurblio (P1 , P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos ( A1, A2, A3, A4 , B1, B2, B3, B4): BSP vidinis sriegis 3/8''

Nuoseklioji jungtis (N): BSP vidinis sriegis 1/2'

-- ---------------------------------------------- ---- ------------------------------------------

Slėgio diapazonas :

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Slėgis atidarymo metu perpildymo vožtuvas didėja proporcingai didėjant srautui: 180 barų esant 10 l/min

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų, esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti tinkamą slėgį .

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barų.

----------------- ---- ----------------------------------------------- ---- -------------------------

AGRICOLA rekomenduojamos alyvos rūšys:

Skiediklis , aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

-------------- -------- ------------------------------------------- -------- ------------------------

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROJI INFORMACIJA VAIRESPAS:

Joje yra 4 nestabilios pozicijos ir viena stabili, neutrali vidurinė padėtis . Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 x 55 x 146 mm

Svirties medžiaga: plienas

Veikimas: Monostabilus (be skląsčio)

Darbinių padėčių kiekis: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGE

Darbo temperatūra: -20...50°C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012774876755

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.042.1
Produkto svoris su vienetine pakuote: 10.9 kg

Specifinė nuoroda

MPN: A1.10.40.042.1
