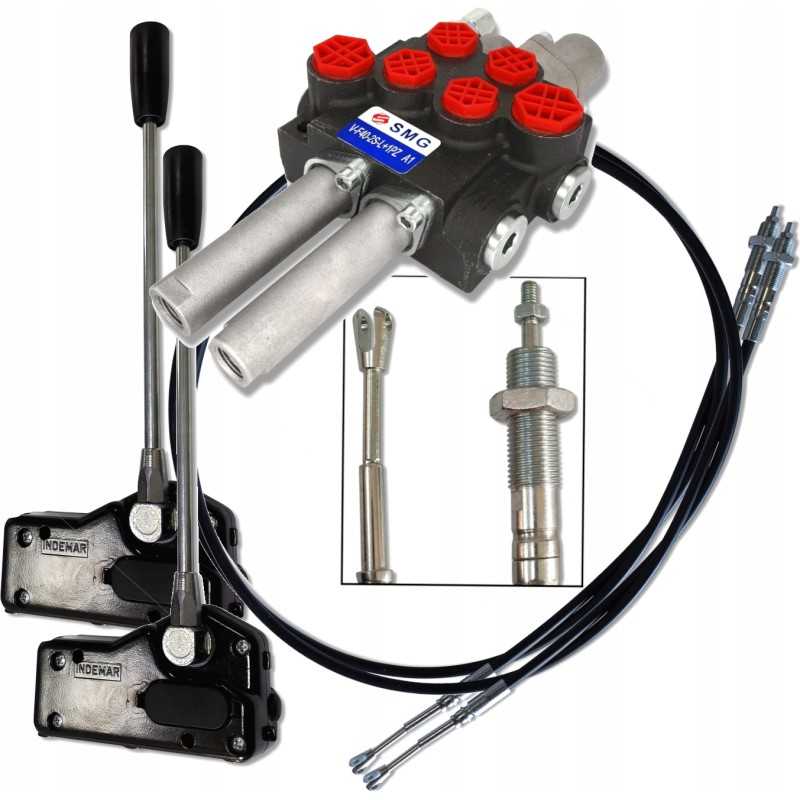

Rinkinys 2sek 40l apvaliajai plūdei, 2m valai šakėms

Kodas 15013116281865

Prekės ženklas Other (SM)

Aprašymas
Prekė detaliau

Aprašymas

sekcijų hidraulinis komplektas 40L/min su plūduriuojančia sekcija ir fiksatoriumi TURAKOD SKRAW-MET: [8528]Komplektą sudaro: 2x šakės svirtis [0314]

2x trosas su šakute, 2m ilgio [2448 ]< p>

2 sekcijų hidraulinis skirstytuvas kabeliams, 40L/min - plūduriuojanti sekcija + skląstis [1720]

Komplektas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams. Tai garantuoja efektyvų dviejų TUR priekinių krautuvų sekcijų valdymą (rėmo pakėlimas ir kaušo pakreipimas).

Komplektas turi daug privalumų, turinčių įtakos dinamiškam, greitam ir saugiam mašinos valdymui.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose. Pritaikytas dirbti: žemės ūkio mašinose, traktoriuose, purkštuvuose, ratuose, ciklopuose, HDS krautuvėse, statybinėse mašinose, krautuvuose, ekskavatoriuose, šlavimo mašinose, pramoninėse mašinose ir kt.

2 SEKCIJŲ HIDRAULINIS DALYTUVAS, 40L FOR KABELIAI + SEKCIJA PLŪDINGA SU 1 VEIKSMŲ SKLUSTA (K16+8) Gamintojas: SM-G (SKRAW MET GROUP) Kokybiškas, monoblokinis skirstytuvas su lygiagrečia sistema su plūduriuojančia (sugeriančia) kamera.

Tai pasižymi kompaktiška struktūra ir stabiliu veikimu. bei dideliu universalumu.

Leidžia valdyti dvi dvipusio veikimo arba (prijungus vieną iš prievadų) vienpusio veikimo pavaras.

Galima juos nuosekliai sujungti su esama sistema (reikalinga slėgio mova).

Valdymas iš kabinos naudojant kabelius ir vairasvirtę.

!DĖMESIO! Tam tikrame skirstytuve sekcija su skląsčiu yra tik vienoje sekcijoje su SKRYDŽIA FUNKCIJA

Universalus skirstytuvas, naudojamas įvairių tipų mašinose, pvz.: Cyclops

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių slankiklis (1 - 0 - 2) su skląsčiu su skląsčiu, t.y. jis pats išlaiko padėtį darbinėje padėtyje

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (vairasvirtė nustatyta įstrižai į priekį) išsikiša pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtė nustatyta įstrižai į galą), pavaros stūmoklio strypas įsitraukia.

Trys -padėties slankiklis (1 - 0 - 2) spyruoklinis ir grįžta į vertikalią padėtį

< p/>Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) pavaros stūmoklio strypas stovi - alyva patenka į perpildymas.

1 darbo padėtis (vairasvirtė nustatyta įstrižai į priekį) išsikiša pavaros stūmoklio strypas.< p>

2 darbo padėtis (vairasvirtė nustatyta įstrižai į galą), pavaros stūmoklio strypas įsitraukia.

Prijungimas: maitinimo šaltinis (P) BSP 1/2''

Atgal (T) BSP 1/2''

BSP 3/8'' sekcijos išleidimo anga

BSP 1/2'' jungtis

Techninės specifikacijos: Alyvos srautas : 0 - 40 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: nuo -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: nuo -15 ℃ iki +80 ℃

Įrengtas apsauginis vožtuvas.

Hidraulinio skirstytuvo valdymo svirties su korpusu, skirtu skirstytuvui valdyti naudojant kabelius ant šakių. Rinkinys pritaikytas mechaniškai valdyti 2 sekcijų hidraulinį skirstytuvą.

Tvirta svirtis, leidžianti mechaniškai valdyti TURA (krautuvo) dvipusiai hidrauliniai valdymo vožtuvai, naudojant kabelį ant šakės (kuris yra komplekte).

3 sekcijų skirstytuvui reikės trijų tokių svirčių ir trijų jungčių. Svirtis galima sujungti ir prisukti, kad būtų sukurtas vienas valdymo skydelis.

Leidžia nuotoliniu būdu (iš kabinos) valdyti skirstytuvus, esančius už kabinos.

Taikymas: Skirta. TURA 1, 2, 3 valdymui tokiuose traktoriuose kaip:

URSUS

ZETOR

MF ir dariniai.

Puikiai tinka mašinoms ir įrenginiai varomi hidrauliniu būdu.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti įvairių tipų mašinose, t.y. žemės ūkio mašinose, traktoriuose, purkštuvuose , aurochai, ciklopai , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, pramoninės mašinos ir kt.

Lengva montuoti. Ši svirtis suderinama su kabeliu, kuris baigiasi šakute su 6 mm skyle. Techninės specifikacijos : Darbinė temperatūra: nuo -40°C / iki +80°C

Kabelio anga su kastuvais

Tvirtinimo angos

Juoda rankenėlė

Juodas dangtelis

Medžiaga: Ergonomiška, grūdinto plastiko rankena

Patvarus metalinis rėmas ir svirtis didesniam patvarumui užtikrinti

Kabeliai skirstytuvui valdyti 2 m šakėmis SUPER TATVARUSMetalinis šarvuotas kabelis 2 m ilgio kabelis puikiai tinka valdyti hidraulinius skirstytuvus, naudojamus hidrauliškai varomose mašinose ir įrenginiuose, valdomuose vairasvirte / svirtimi.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

Galai: vairasvirtės pusėje esantis kabelio galas baigtas šakute su 6 mm skyle ir 14 mm korpusu

Kabelio galas skirstytuvo pusėje, kabelio korpuso sriegis M16x1 .5, slankiklio sriegis M6x1,6

Kabelio surinkimo instrukcijos pagal INDEMAR svirties pavyzdį: Įkiškite kabelį nuo šakės (5) į svirties angą.

Uždėkite šakę kilnojamas svirties mechanizmas, esantis po dangteliu (4)

Pritvirtinkite šakę smeigtuku su kaiščiu (3), stipriai jį spausdami, kol ji savaime neiššoks iš skylės. (Kaip toliau esančioje nuotraukoje)

Įsukite varžtą (1) su veržle (2), tada priveržkite

Užtraukite dangtelį (4)

Prekė detaliau

Prekės ženklas Other (SM)

Kodas 15013116281865

Būklė Nauja

Charakteristikos

Gamintojas: Other (SM)
Detalės numeris: 8528.DŹWIG.2X2M01

Specifinė nuoroda

MPN: 8528.DŹWIG.2X2M01
