2q452e k16 joy 2p wid l1 5m galtech platintojas

Kodas 15013048985158

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

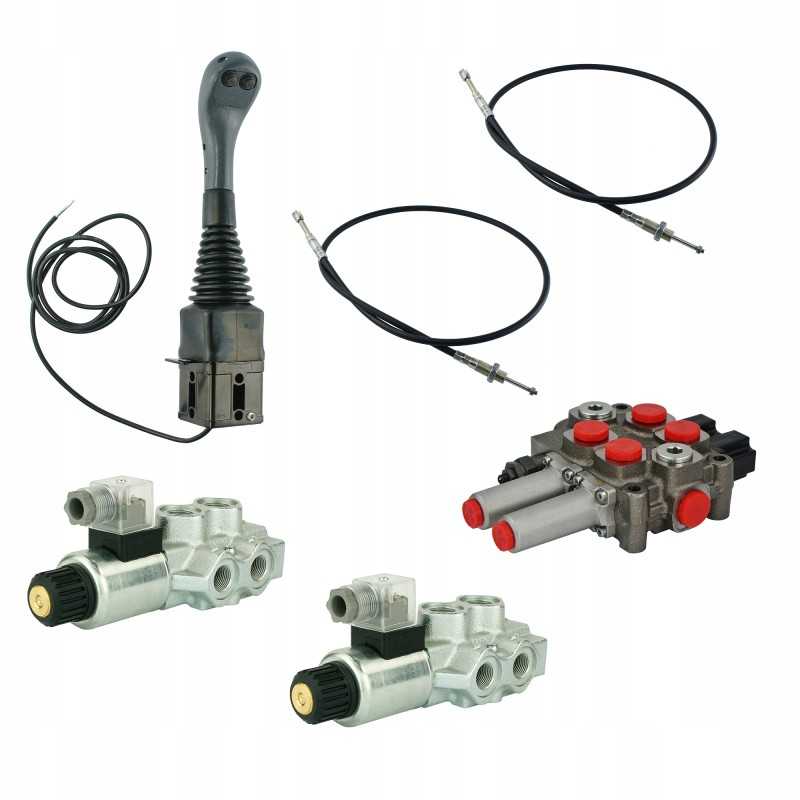

SEKCIJŲ HIDRAULINIS RINKINYS 60L/minRinkinio sudėtis:

šakės vairasvirtė su dviem mygtukais

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 60 l/min su viena plūduriuojanti sekcija

2x 6/2 solenoidinis vožtuvas trečiajai sekcijai (greiferis, krokodilas)

Gamyba:

Originalinis „Galtech“ prekės ženklo produktas, simbolis: 1.25. 20.004.22

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Pritaikytas traktoriai ir mašinos su atvira hidrauline sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.

Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai, statybinės mašinos , krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Taikymas TUR frontaliniuose krautuvuose:

Naudojama plūduriuojanti sekcija, dar vadinama laisvu srautu, tarp kitų, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo mentės.

Idealiai tinka valdyti dvi dalis posūkyje, pakelti rėmą ir nuolydį kastuvo, traktoriuose, kuriuose hidraulinio siurblio efektyvumas neviršija 60L/min.

Pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Valdymo vairasvirtė suteikia daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra du papildomi mygtukai ir elektros laidų išvestis, leidžianti naudoti du solenoidinius vožtuvus, kurie valdys papildomą 3 ir 4 sekciją, pvz., TUR krautuvėlyje su krokodilu ar rulonų griebtuvu.

Aliuminis. konstrukciniai elementai viduje, korpusas pagamintas iš tvirto plastiko . Itališkos gamybos INDEMAR.

Kabeliai:

Kabelių ilgis komplekte: 1,5m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelių raištis M6x1< p>

Vairasvirtės pusėje šakės su 6 mm kaiščio skyle

Pagamintos Lenkijoje, skirtos Hydrolider Polska.

DVIEJI SEKCIJŲ HIDRAULINIS SKLYTUVAS: Pritaikytas atviroms sistemoms su laisvu alyvos srautu. Maksimalus srautas iki 60L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Italų gamybos Galtech

Valdymas:

Pirmoje sekcijoje yra trijų padėčių slankiklis (1–0 - 2), ant spyruoklės, t. y. grįžta į neutralią padėtį (0), jei trosas yra laisvas.

0 padėtis yra neutrali (trosas laisvas), cilindro stūmoklio kotas stovi - alyva eina į perpildymą.

1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio strypas tęsiasi.

2 darbo padėtis (lynas stumia slankiklį), cilindro stūmoklis strypas atsitraukia.

Antra sekcija, keturių padėčių slankiklis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (ji automatiškai grįžta į 0 padėtį), padėtis ( 3) plūduriuojantis ant skląsčio (slankiklis sustoja plūduriuojančioje padėtyje).

Neutrali padėtis 0 (trosas atsilaisvinęs), cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio strypas išsitiesia.

2 darbinė padėtis (trosas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Slankioji padėtis 3 su fiksatoriumi (lynas stumia slankiklį iki galo kiek įmanoma į priekį), cilindro stūmoklio strypas veikia laisvai, laisvai tęsiasi ir įsitraukia, veikiamas jėgų.< p>

Sujungimas:

Korpuso vidiniai sriegiai: tiekimas: 1/2 '', grąžinimas: 1/2'', sekcijos: 1/2''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklis antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Didžiausias tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Didžiausias sekcija slėgis: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuoti, pilnai apsisukti 30 barais

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

SOLENOIDINIAI VOŽTUVIAI 6/2 TREČIAMS IR KETVIRTAMS SEKCIJOS: Maksimalus srautas iki 60L/min

Korpuso vidiniai sriegiai: BSP 3/8'

Maksimalus slėgis: 200 barų

Italų gamybos Walvoil

Solenoidinis vožtuvas yra prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektra valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuve tai gali būti išlyginamieji (pakreipiami) cilindrai ir griebtuvai arba krokodilo cilindrai. Praktikoje vairasvirtės judesys nepaspaudus mygtuko valdo pavaros pasvirimą, o paspaudus mygtuką, valdiklis persijungia į griebtuvo arba krokodilo uždarymą ir atidarymą.

2 padėčių slankiklis ant spyruoklės, y., jis pats grįžta į neutralią padėtį, atjungęs maitinimą į ritę.

1 slankiklio padėtis (nepaspaustas vairasvirtės mygtukas) – valdo 1 cilindrą.

2 slankiklio padėtis (nuspaustas vairasvirtės mygtukas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Galtech

Kodas 15013048985158

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.25.20.004.22
Produkto svoris su vienetine pakuote: 10.88 kg

Specifinė nuoroda

MPN: A1.25.20.004.22
