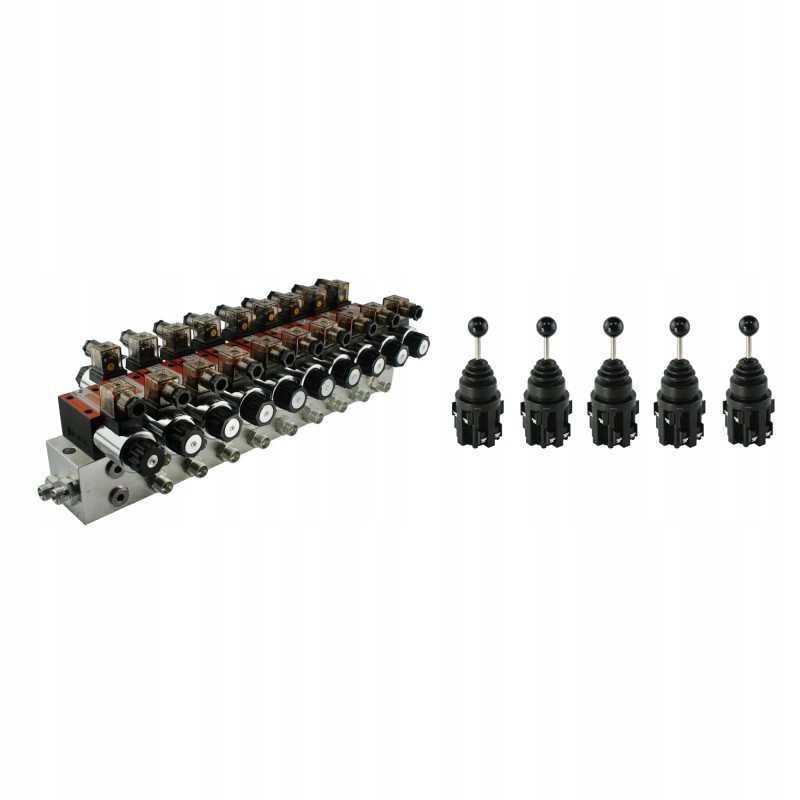

Cetop ng6 9s 24v 5xj ha 9xe hidroliderio skirstytuvas

Kodas 15013289364612

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS CETOP 03 NG6 ELEKTRIKAI VALDYMAS 24V SU VAIRUVĖLĖMIS IR KIŠTUKAIS Gamyba:

Originalinis Hydrolider prekės ženklo gaminys, gamintojo simbolis: 1.10.65.092

Taikymas

p/>Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi dalis valdomas hidraulinis skirstytuvas.

Techniniai duomenys:

Komplektą sudaro:

skirstytuvo plokštė

starterio sekcija

devyni skirstytuvai

24DC elektros kištukų rinkinys

jungčių rinkinys su M18x1.5 išėjimu

penkios vairasvirtės

Rekomenduojamas alyvos srautas sistema: 0 - 50 l/min.

Valdymo pavyzdys: devyni dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieninis slankiklis, plastikiniai elektros kištukai ir priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos, plastikinis vairasvirtė

BENDROSIOS INFORMACIJOS DALYTUVAS: Veikimo principas:

Skirstytuvas turi vieną paleidimo sekciją ir devynias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės sekcijos.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas elektrinis signalas, siunčiamas į darbo sekciją, vienu metu pasiektų pradinę sekciją.

Valdymas:

Paleidimo sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t. y. atjungus maitinimą, grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Padėtis 0 neutrali (srovės tiekimas į atjungta ritė) neįmanoma gauti spaudimo darbinėms sekcijoms.

1 darbo padėtis (maitinimas į ritę atidarytas) leidžia gauti spaudimą darbinėms sekcijoms.

Darbinė padėtis sekcijos slankiklis turi tris pozicijas (1 - 0 - 2), ant spyruoklės, t.y. atjungus maitinimą grįžta į neutralią padėtį.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas abiem ritėms nutrauktas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei), pavara stūmoklio strypas išsitraukia.

2 darbo padėtis (maitinimas tiekiamas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės diagramos, iš viršaus schema pradžios sekcija ir žemiau darbo sekcijų schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

< p/>Elektros kištukai turi diodus, kurie užsidega kai srovė tiekiama į ritę.

Prijungimas (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžti į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, A4, A5, A6, A7, A8, A9, B1, B2 , B3, B4, B5, B6, B7, B8, B9): BSP vidinis sriegis 3/8''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

< p/>Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Savarankinio reguliavimo galimybė, pilnas apsisukimas keitimas po 30Bar

AGRICOLA rekomenduojami tepalų tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki + 80 C

BENDROJI INFORMACIJA JOYSTICK: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus aliejui.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai yra nejudantys – alyva eina į perpildymą.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbo padėtis (svirtis atgal). padėtis), pirmojo cilindro stūmoklio kotas atsitraukia.

< p/>4 darbinė padėtis (svirtis į kairę), antrojo cilindro stūmoklio kotas išsitraukia.

5 darbo padėtis (svirtis) į dešinę), antrojo cilindro stūmoklio strypas atsitraukia.

PARAMETAI :

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas< p>

Veikimas: mono stabilus (be skląsčio)

Darbinių padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova talpa: 6A / 250V (su varžine apkrova)

DC kontakto apkrova: 2, 2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪRA RANGA

Darbo temperatūra: -20....50°C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad buvo lengva juos surinkti pačiam. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013289364612

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.092
Produkto svoris su vienetine pakuote: 33.414 kg

Specifinė nuoroda

MPN: A1.10.65.092
