3 sekcijų rinkinys vairasvirtės kabelio skirstytuvui

Kodas 15013988979201

Prekės ženklas SM-G

Aprašymas
Prekė detaliau

Aprašymas

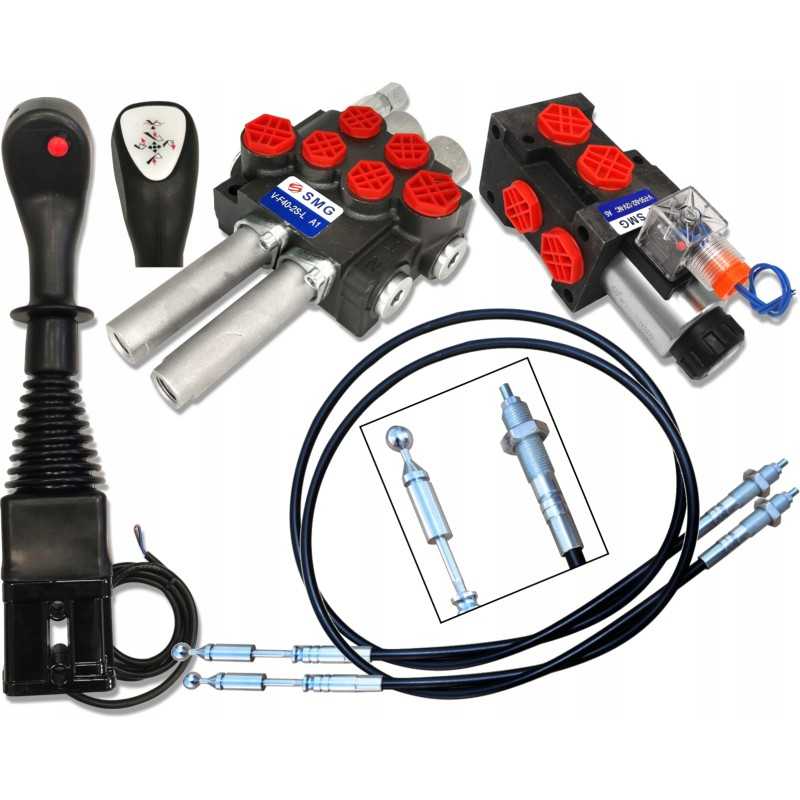

sekcijų hidraulinis komplektas 40L/min, skirtas TURAKOD SKRAW-MET: [8496] Gamintojas: SM-G (SKRAW MET GROUP) Komplektas: rutulinis vairasvirtė su 1 mygtuku [0171]

2x ilgio trosas 1,5m [ 0202]

hidraulinis skirstytuvas kabeliams, 2 skyriai 40L/min [1449]

Elektrovožtuvas – daliklis 6/2 12V 50L/min [2547]

rinkinys puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams. Tai garantuoja efektyvų dviejų TUR priekinių krautuvų sekcijų valdymą (rėmo pakėlimas ir kaušo pakreipimas).

Komplektas turi daug privalumų, turinčių įtakos dinamiškam, greitam ir saugiam mašinos valdymui.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose. Pritaikytas dirbti: žemės ūkio mašinose, traktoriuose, purkštuvuose, ratuose, ciklopuose, HDS krautuvėse, statybinėse mašinose, krautuvais, ekskavatoriais, šlavimo mašinose, pramoninėse mašinose ir kt.

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS, 40L, ON LINKS Gamintojas: SM -G (SKRAW MET GROUP) Aukštos kokybės monoblokinis skirstytuvas, pasižymintis kompaktiška struktūra, stabiliu veikimu ir dideliu universalumu.

Jis leidžia valdyti dvi dvigubo veikimo arba (po prijungus vieną iš prievadų) vienpusio veikimo pavaros.

< p/>Galima nuosekliai jungti prie esamos sistemos (reikalinga slėginė mova).

Valdymas iš kabinos naudojant kabelius ir vairasvirtę .

Taikymas: skirstytuvas puikiai tinka varomoms mašinoms ir įrenginiams hidrauliškai.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Universalus skirstytuvas, naudojamas įvairių tipų mašinose, pvz.: Kiklopai

Tours

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių slankiklis (1 - 0 - 2)

spyruoklė grįžta į vertikalią padėtį

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai – trosas laisvas), pavaros stūmoklio strypas stovi – alyva teka į perpildymą.

1 darbinė padėtis (vairasvirtė nustatyta įstrižai į priekį) , pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (vairasvirtė nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Jungtis: Maitinimo šaltinis (P) BSP 1/2''

Grįžimas (T) BSP 1/2''

Išvadas į BSP 3/8'' sekcijas

BSP jungtis 1/2'

Techninės specifikacijos: Alyvos srautas: 0 - 40 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

Įrengtas apsauginis vožtuvas.

Solenoidinis vožtuvas 6/2 12v 50 l/min su kištuku Gamintojas: SM-G (SKRAW MET GROUP)

Šis solenoidinis vožtuvas yra idealus sprendimas, kai naudojamas hidraulinis skirstytuvas (pavaros valdymui) papildomo neturėsime sekcijai valdyti kitą pavarą.

Naudojamas hidrauliniam valdymui, dažniausiai su 2 sekcijų skirstytuvu, kaip 3 sekcijų, pvz., griebtuvas, krokodilas ir kt.

Tai yra galima jungti nuosekliai.

Aukštos kokybės solenoidinis vožtuvas, pasižymintis kompaktiška konstrukcija, stabiliu veikimu ir dideliu universalumu.

Panaudojimas: skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir prietaisai.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Solenoidinio vožtuvo naudojimo pavyzdys: du dvigubo veikimo hidrauliniai cilindrai, valdomi viena skirstytuvo sekcija .

Jo dėka (naudojant elektrinį impulsą, kurį sukelia mygtukas „P“), galime valdyti dvi nepriklausomas dvigubo veikimo pavaras.

Šis mygtukas dažniausiai yra ant valdymo elemento, t. y. ant svirties arba vairasvirtės.

Turite atsižvelgti į tai, kad juo negalima valdyti dviejų pavarų vienu metu.

Techniniai duomenys: sriegiai (BSP): 1/2'

Maksimalus alyvos srautas: 50 l/min

Įtampa: 12 V

Maksimalus darbinis slėgis: 315 barų

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

PRIJUNGIMAS:

P1 - P2 MAITINIMO MAITINIMO / GRĄŽINIMO (nepriklausomai nuo to, ar P1 ar P2 yra grįžtamasis ar maitinimo šaltinis) A - B - C - D IŠĖJIMAI IMTUVIEMS (CILINDRAI)

Vairasvirtė SU 1 MYGTUKU Sukurta mechaniniam rėmo kėlimo, kaušo pasvirimo ir rulonų griebtuvo arba krokodilo valdymui.< p>

Tvirta vairasvirtė, leidžianti mechaniškai valdyti TURA trieigius hidraulinius valdymo vožtuvus. (kroviklis) naudojant du kabelius ir vieną mygtuką.

Leidžia nuotoliniu būdu valdyti (iš kabinos) skirstytuvus, esančius už kabinos.

Taikymas: Skirta. TURA 1, 2, 3 valdymui tokiuose traktoriuose kaip:

URSUS

ZETOR

MF ir dariniai.

Puikiai tinka hidrauliškai varomos mašinos ir įrenginiai.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti įvairių tipų mašinose, t.y. žemės ūkio mašinose, traktoriuose, purkštuvuose , aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, pramoninės mašinos ir kt.

Lengva montuoti Techninė specifikacija: Darbinė temperatūra: nuo -30°C / iki +80°C

Kabelio anga Φ14 mm

Užrakinimo svirtis

M8 savaime užsifiksuojantis kaištis kabeliui tvirtinti

Medžiaga: ergonomiška, grūdinto plastiko rankena

Aliuminio lydinio pagrindas

Vairasvirtėje yra saugos mechanizmas (2), leidžiantis užfiksuoti vairasvirtės galvutės judesius, kad būtų išvengta netyčinio įsijungimo:

Užrakinta vairasvirtės galvutėAtrakinta vairasvirtės galvutė Kabelis, skirtas valdyti 1,5 m rutulinį skirstytuvą. LENKIŠKAS gaminys

YPATVARUS Virvė puikiai tinka valdyti hidraulinius skirstytuvus, naudojamus hidrauliškai varomose mašinose ir įrenginiuose, valdomuose vairasvirte / svirtimi.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje apskritai.

Galai: vairasvirtės pusėje esantis kabelio galas baigėsi 14 mm skersmens rutuliu

Kabelio galas skirstytuvo pusėje, kabelio korpuso sriegis M16x1,5, slankiklio sriegis M6x1,6

Prekė detaliau

Prekės ženklas SM-G

Kodas 15013988979201

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: 8496

Specifinė nuoroda

MPN: 8496
