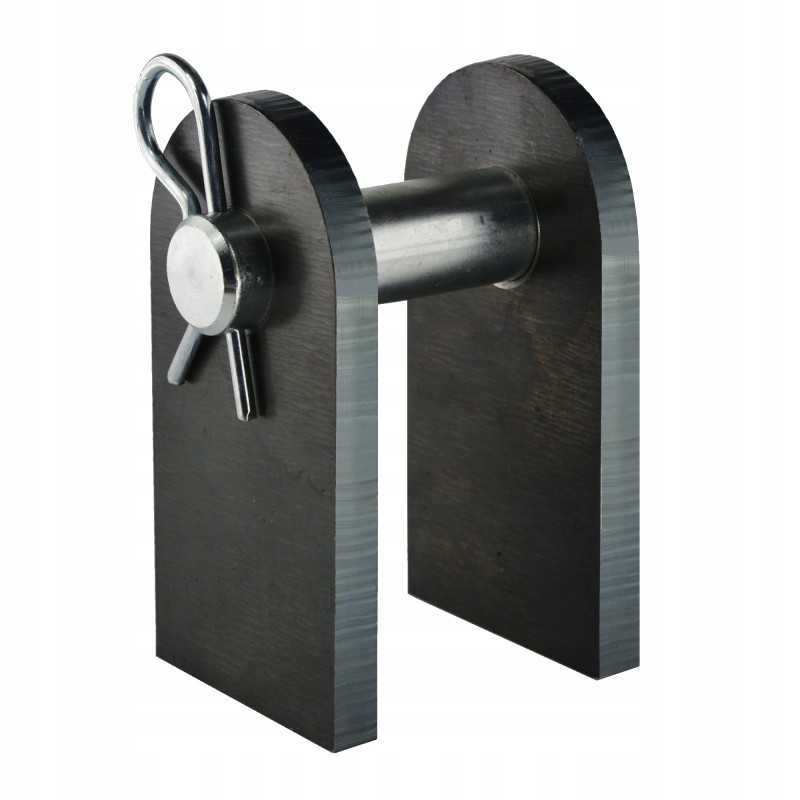

PILNAS CILINDO MONTAVIMAS Dvi PLOKŠTELĖS, SKIRTOS SUVIRIMUI + KAIŠTIS SU KOLETUGamyba:
Hidrolideris, gamintojo simboliai: 1.34.75.025
Taikymas:
Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinėse sistemose.
Elementas, naudojamas hidrauliniam cilindrui pritvirtinti prie hidraulinio cilindro , pvz., rėmas arba mašinos profilis.
Techniniai lakštų duomenys:
Smeigtuko skylė: 40 mm
Medžiaga: grūdintas suvirinamas plienas
Lakšto storis: 12 mm
Danga: nėra
Techniniai kaiščio duomenys:
Storis: fi 40 mm
Bendras ilgis: 110 mm
Maksimalus atstumas tarp pritvirtintų ausų ant kaiščio: 70 mm
Medžiaga: grūdintas plienas, atsparus šlyčiai ir gniuždymui
Padengimas: cinkuotas
Integracija:
Viso tvirtinimo naudojimo pavyzdys (nuotrauka):
