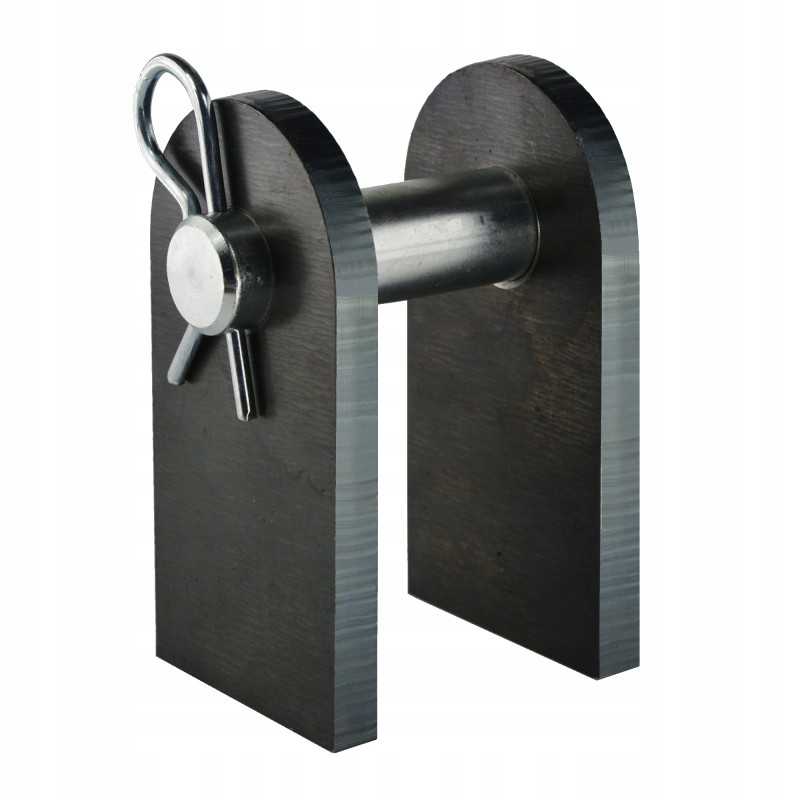

PILNAS CILINDO MONTAVIMAS Dvi PLOKŠTELĖS SUVIRIMUI + KAIŠTIS SU KOLETUGamyba:
Originalus prekės ženklo Hydrolider gaminys, gamintojo simboliai: 1.34.75.024
Taikymas:
Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinėse sistemose.
Elementas, naudojamas hidrauliniam elementui pritvirtinti. cilindras prie konstrukcinio elemento, pvz., rėmo ar mašinos profilio.
Lakštinio metalo techniniai duomenys:
Smeigtuko skylė: 35mm
Medžiaga: grūdintas suvirinamas plienas
Lakšto storis: 10mm
Dangos: nėra
Techniniai kaiščio duomenys:
Storis: fi 35mm
Bendras ilgis: 100 mm
Maksimalus atstumas tarp ausų, pritvirtintų prie kaiščio: 60 mm
Medžiaga: grūdintas plienas, atsparus šlyčiai ir gniuždymui
Padengimas: cinkuotas
Integracija:
Viso tvirtinimo panaudojimo pavyzdys (nuotrauka):
