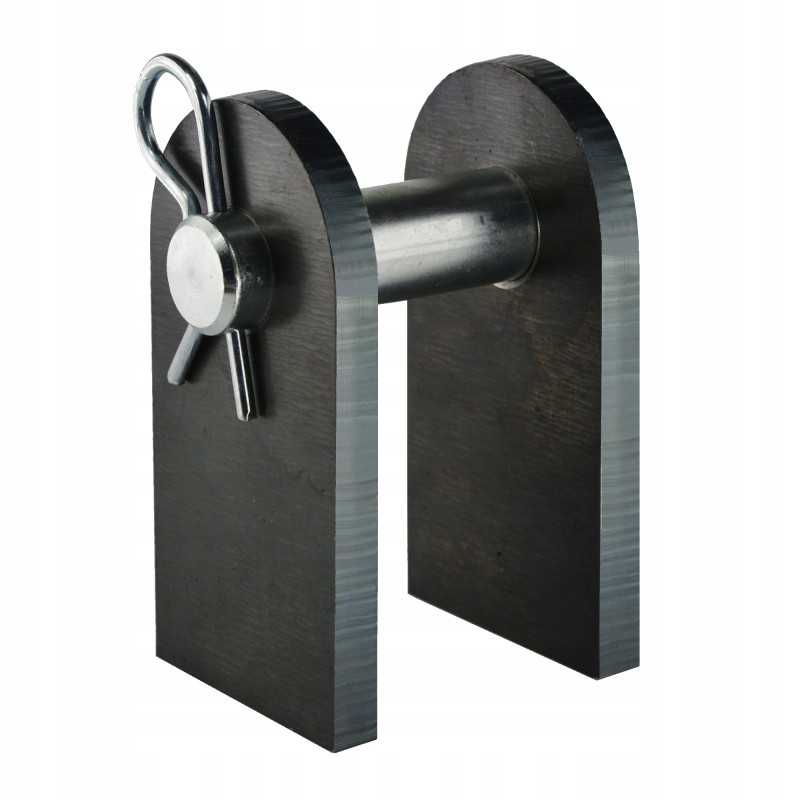

PILNAS CILINDO MONTAVIMAS Dvi PLOKŠTELĖS SUVIRIMUI + KAIŠTIS SU KOLETUGamyba:
Originalus prekės ženklo Hydrolider gaminys, gamintojo simboliai: 1.34.75.021
Taikymas:
Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybų pramonėje.
Elementas, naudojamas montuojant cilindrą. prie konstrukcinio elemento, pvz., .rėmo ar mašinos profilio.
Techniniai lakštų duomenys:
Smeigtuko skylė: 25mm. Medžiaga: grūdintas suvirinamas plienas Lakšto storis: 10 mm. Danga: nėra
Techniniai kaiščio duomenys:
Storis: 25 mm. Bendras ilgis: 100 mm. Didžiausias atstumas tarp ausų, pritvirtintų prie kaiščio: 60 mm Medžiaga: grūdintas plienas, atsparus šlyčiai ir gniuždymui Danga: cinkuota
Integracija:
Viso tvirtinimo panaudojimo pavyzdys (nuotrauka):
